空蚀现象（Cavitation），是流动液体中产生气泡，并在压力变化后发生破裂的一种物理现象。当液体局部压力降低至该温度下的饱和蒸气压附近或以下时，液体可能发生汽化并形成微小气泡；当气泡随液体流动进入较高压力区域后，会快速破裂并产生局部冲击。空蚀长期发生时，可能对工业泵浦的叶轮、泵壳等过流部件造成损伤，并影响泵浦的运行稳定性。法兰连接处也常因空蚀产生微损伤。
空蚀是怎么产生的？

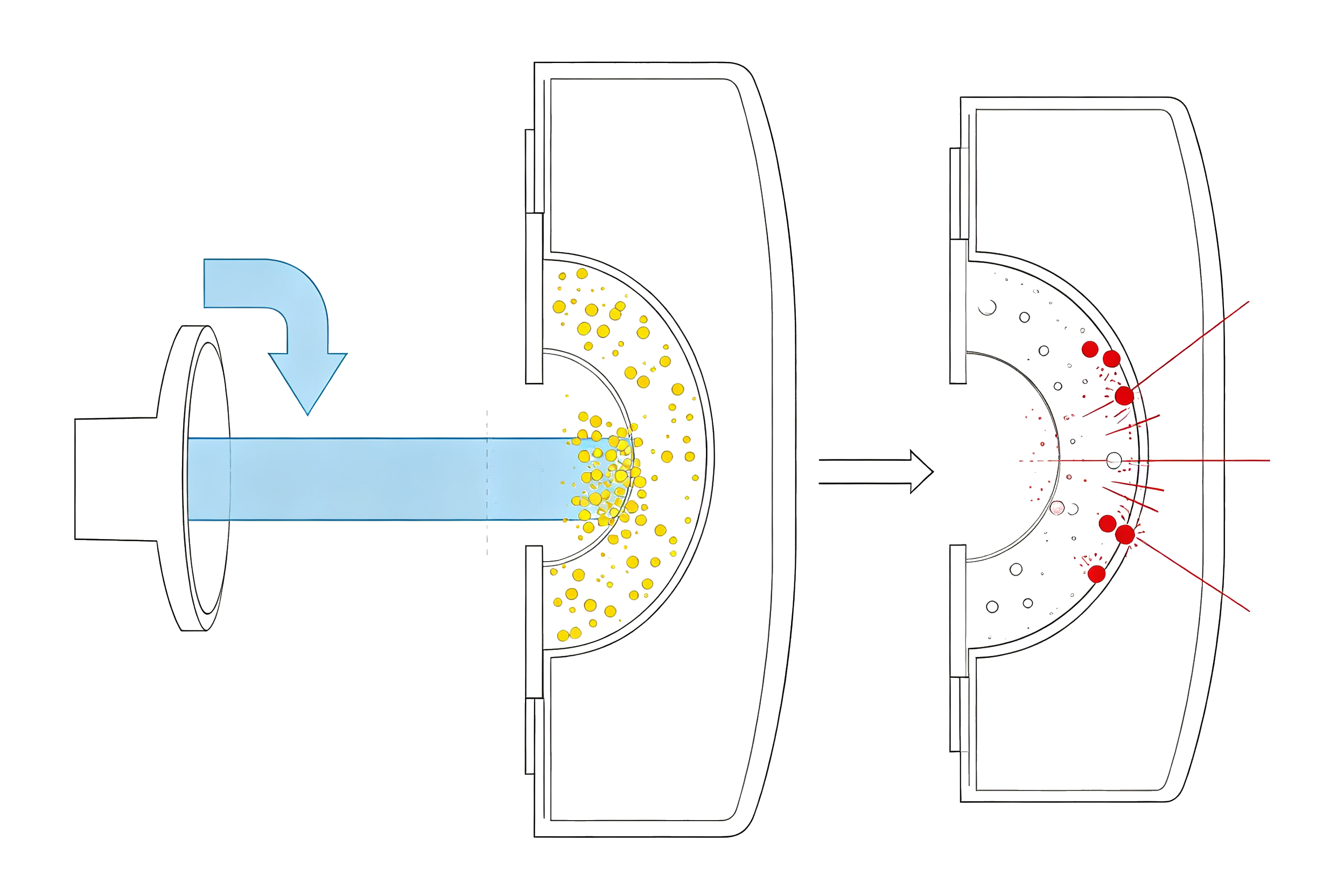

空蚀的形成通常可分为以下三个阶段：
第一阶段：压力下降。液体流经叶轮入口、流道收缩处或其他局部区域时，随着流速增加，局部压力可能降低。当压力降至液体在当前温度下的饱和蒸气压附近或以下时，液体可能发生汽化并形成微小气泡。
第二阶段：气泡形成与发展。气泡随着液体继续流动，并进入压力逐渐升高的区域。在这一过程中，气泡可能继续发展，也可能受到周围液体压力作用而开始收缩。
第三阶段：气泡破裂。当气泡进入较高压力区域后，会快速收缩并破裂，产生局部冲击和微射流。若这种现象长期、反复发生，可能造成叶轮、泵壳等金属表面出现麻点、凹坑等损伤。
空蚀、气蚀、孔蚀有什么区别？
这三个词在中文工程文献里经常混用，含义其实一样：
- 空蚀（Cavitation）：大陆规范术语，指气泡在液体中产生和破裂的现象。
- 气蚀：空蚀的另一种译名，部分台湾文献习惯用这个，含义与空蚀相同。
- 孔蚀（Erosion / Pitting）：偏向描述空蚀造成的损伤结果——金属表面被冲出小孔。
弓海网站标题中"空蚀(气蚀/孔蚀)"就是这三种说法的并列。实际使用中三者指的是同一现象，工程师之间交流不必担心混淆。正式英文术语统一是 空蚀（Cavitation）。
空蚀对泵浦有哪些影响？
1. 损伤叶轮和泵壳。气泡反复破裂产生的局部冲击，长期作用可能使叶轮、泵壳等过流部件表面出现麻点、凹坑或其他材料损伤。
2. 泵浦性能下降。空蚀发生时，气泡会影响液体在泵浦内部的正常流动，严重时可能造成流量、扬程及运行效率下降。
3. 噪音和振动增加。气泡快速破裂会产生明显的噪音及压力波动，严重情况下可能造成泵浦振动增加，并对轴承、轴封等相关部件的运行稳定性产生影响。
4. 影响设备使用寿命。长期或严重空蚀可能加速叶轮、泵壳及其他过流部件的损伤，并影响泵浦的运行稳定性及使用寿命。
泵浦中空蚀的常见位置
泵浦内部的局部低压区域较容易发生空蚀，常见位置包括：
- 叶轮入口：液体进入叶轮时流速较高，局部压力可能降低，是离心泵常见的空蚀发生区域。
- 叶轮流道：叶轮高速旋转过程中，叶片附近可能形成局部低压区域。
- 泵壳流道：流道中的局部收缩、扩张或流向变化，可能造成压力变化。
- 机械轴封处：局部流动状态异常或压力条件不适当时，也可能受到空蚀影响。
- 阀门和管路收缩处：阀门开度变化、管径变化或局部阻力较大时，可能造成流速及压力变化。

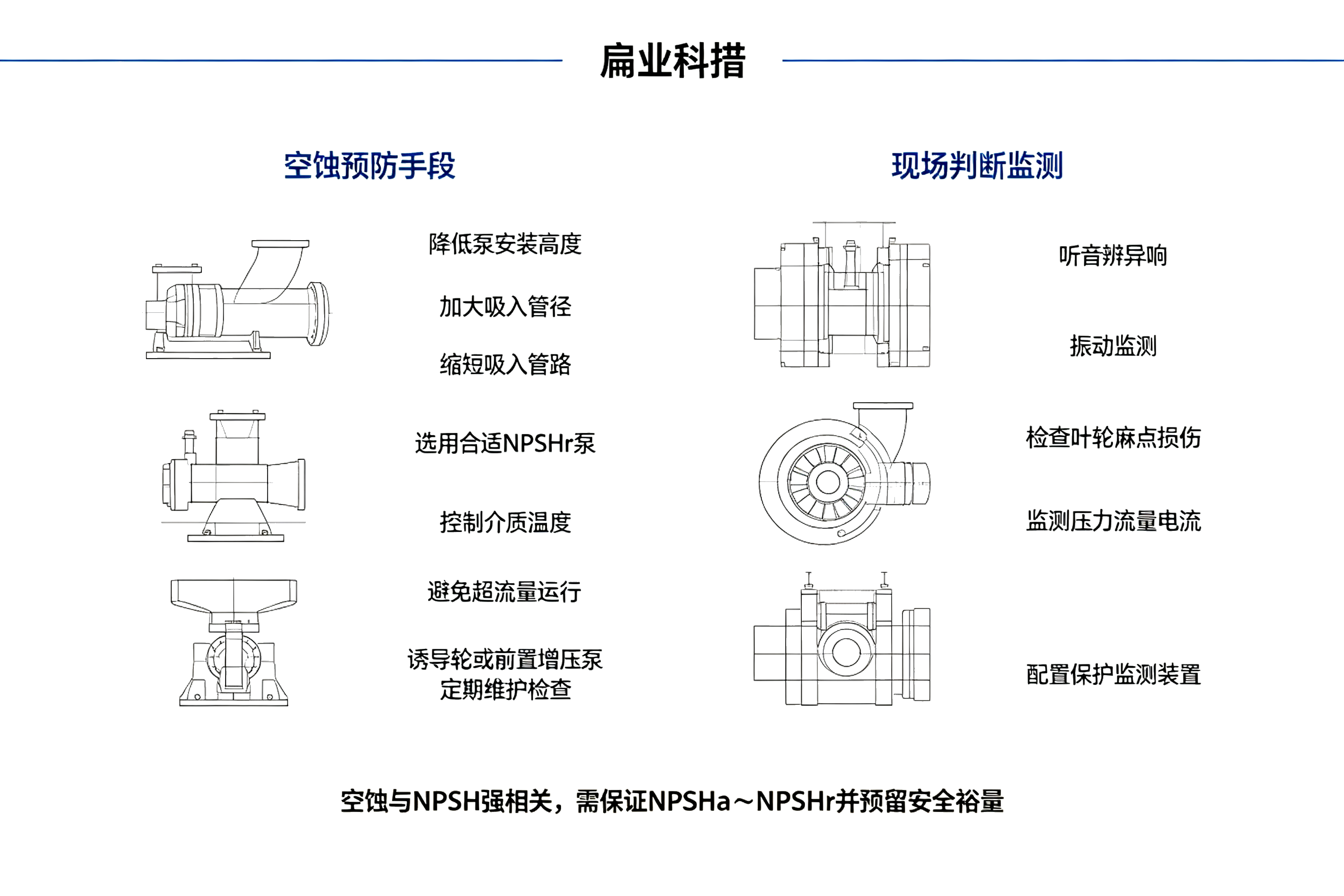

如何避免空蚀
避免空蚀的重点，是改善泵浦吸入条件并降低局部压力过低的风险。常用方法包括：
- 降低泵浦安装高度：让泵浦尽可能靠近液面，降低吸入提升高度，有助于改善泵浦入口压力条件。
- 适当加大吸入管径：降低液体在吸入管路中的流速及压力损失。
- 缩短吸入管路：减少不必要的弯头、阀门及其他局部阻力，以降低吸入侧压力损失。
- 选择合适 NPSHr 的泵浦：根据实际工况选择合适的泵浦，并确认可用汽蚀余量能够满足泵浦需求。
- 降低输送温度：液体温度升高时，饱和蒸气压通常会随之升高，因此需要根据介质特性合理控制输送温度。
- 避免长期超出设计流量运行：泵浦流量增加时，所需 NPSHr 可能随之变化，应尽量在适合的运行范围内使用。
- 使用诱导轮或增压泵：对于吸入条件较为严苛的应用，可根据实际工况考虑诱导轮或前置增压等方式改善入口压力条件。
- 定期检查维护：定期检查叶轮、泵壳及其他过流部件的表面状态，及时发现异常磨损或空蚀损伤。
空蚀与 NPSH 的关系
空蚀风险与泵浦的 NPSH 条件密切相关，实际选型与运行时通常需要确保可用汽蚀余量 NPSHa 高于泵浦所需的汽蚀余量 NPSHr，并保留适当的安全裕量。
- NPSHa：现场系统能够提供的可用净正吸入压头，主要受到液面压力、液体温度、吸入高度及吸入管路损失等因素影响。
- NPSHr：泵浦在特定运行条件下所需要的净正吸入压头，主要与泵浦本身的设计及运行条件有关。
- 基本判断：通常需要使 NPSHa 高于 NPSHr，并保留适当的安全裕量，以降低泵浦发生空蚀的风险。
当 NPSHa 不足时，泵浦入口局部压力可能降低至液体的饱和蒸气压附近或以下，从而增加气泡产生及空蚀发生的风险。因此，在泵浦选型及系统设计阶段，应综合考虑实际流量、液体温度、吸入管路及 NPSH 等条件。
空蚀的判断与监测
现场判断空蚀通常需要结合声音、振动、运行参数及设备表面状态进行综合判断：
- 听音判断：空蚀发生时可能出现类似颗粒撞击或爆裂的异常声音，但声音判断容易受到现场环境影响，因此不宜作为唯一判断依据。
- 测量震动：空蚀可能造成泵浦振动异常增加，通过振动监测及趋势变化，有助于发现运行状态异常。
- 观察外观：定期检查叶轮及泵壳表面，若发现麻点、凹坑或异常磨损，应进一步确认是否与空蚀或其他原因有关。
- 监测电流：空蚀可能伴随流量、压力、振动、电流或功率等运行参数变化，可结合多项数据进行综合判断。
部分泵浦系统可搭配电流、功率、振动等监测及保护装置，在出现异常运行状态时发出警示或执行停机保护。对于半导体、化工等对流体洁净度及设备稳定性要求较高的应用，也应根据实际工况选择适当的监测与保护方式。
空蚀常见 FAQ
Q1：什么是空蚀现象？
空蚀（Cavitation）是指液体局部压力降低至饱和蒸气压附近或以下后形成气泡，气泡进入较高压力区域后快速破裂的流体现象。长期发生时，可能对叶轮、泵壳等过流部件造成损伤，并伴随噪音及振动增加。
Q2：空蚀、气蚀、孔蚀有什么区别？
三者本质上是同一现象的不同叫法。「空蚀」与「气蚀」在部分技术资料中均用于描述 Cavitation，而「孔蚀（Pitting）」主要用于描述材料表面的局部坑孔损伤，并不等同于空蚀。本文统一使用「空蚀」作为主要术语。
Q3：空蚀对泵浦有什么危害？
空蚀可能造成叶轮、泵壳等过流部件损伤，同时伴随流量、扬程及运行效率下降，并可能造成噪音、振动增加。长期或严重空蚀还可能影响泵浦的运行稳定性及使用寿命。
Q4：泵浦中空蚀最容易发生在哪个位置？
叶轮入口是离心泵常见的空蚀发生区域，因为液体进入叶轮后局部流速及压力条件容易发生变化。除此之外，叶轮流道、泵壳流道以及部分阀门和管路收缩区域也可能出现局部低压。
Q5：空蚀和 NPSH 有什么关系？
空蚀风险与 NPSH 条件密切相关。通常需要确保系统提供的 NPSHa 高于泵浦所需的 NPSHr，并保留适当的安全裕量，以降低空蚀发生的风险。
Q6：如何避免空蚀？
可从改善吸入条件及降低压力损失等方面着手，例如合理降低泵浦安装高度、适当加大吸入管径、缩短吸入管路、选择合适 NPSHr 的泵浦、合理控制输送温度及运行流量，并根据实际工况考虑诱导轮或增压泵等方式。
Q7：如何判断是否发生空蚀？
可通过异常声音、振动变化、流量及压力变化、运行电流或功率变化，以及叶轮和泵壳表面状态进行综合判断。必要时可搭配相应的监测设备进一步确认。
Q8：空蚀发生后泵浦还能继续用吗？
如果仅发现轻微表面损伤，应先确认空蚀原因并改善运行条件，同时持续观察设备状态；若叶轮、泵壳等部件已经出现明显凹坑、裂纹或结构性损伤，则应根据实际情况进行检修或更换。是否能够继续运行，应结合设备损伤程度及实际工况判断。
Q9：空蚀对易燃易爆介质的输送有什么特殊风险？
空蚀可能造成泵浦振动、噪音及过流部件损伤，并增加设备运行异常的风险。对于易燃、易爆或有毒介质，应根据介质特性、设备运行条件及现场安全要求进行泵型与电机配置，并采取适当的监测与保护措施。
Q10：磁力泵能避免空蚀吗？
磁力泵采用无轴封结构，可减少因机械轴封失效造成的泄漏风险，但并不能因此避免空蚀。磁力泵同样需要根据流量、扬程、介质温度、吸入条件及 NPSH 等参数进行合理选型，并确保实际运行条件满足泵浦需求。对于磁力泵应用，可根据实际工况选择合适的 PTCXPUMP 产品，并结合具体流量、扬程、介质及吸入条件进行选型确认。相关产品可参考建议选用PTCXPUMP PS 系列等优化设计的磁力泵，配合DRP空转保护器实时监测，可显著降低空蚀风险。
