NPSH（Net Positive Suction Head，净正吸入压头）是泵浦选型时容易被忽视、但十分重要的参数。它与泵浦能否在特定工况下稳定运行密切相关。如果还不熟悉离心泵的原理，可以先看什么是离心泵？。下面将从概念、计算、危害及避免方法几个角度介绍 NPSH。
什么是 NPSH？
NPSH（净正吸入压头）是指泵浦在进口法兰处（立式离心泵通常以叶轮进口处为基准），扣除操作温度下液体饱和蒸气压对应的压头后，所剩余的净正吸入压头，通常以液柱高度（米）表示。简单来说，NPSH 反映的是泵浦入口处液体压力相对于液体开始汽化条件所具有的余量，数值越大，通常越有利于降低汽蚀发生的可能性。
NPSH 可用于评估管线系统能够提供给泵浦的有效吸入条件，并与泵浦是否可能发生汽蚀（即空蚀）密切相关。
NPSHa 与 NPSHr 的区别
理解 NPSH 时，需要区分以下两个概念：
NPSHa（Available NPSH，可用净正吸入压头）：由现场管线系统决定的实际可用值，是吸入液面压力、液面到泵浦的高度差、管路摩擦损失、液体蒸气压等多个因素综合作用的结果。NPSHa 主要由现场系统条件决定，在设计阶段可以根据实际工况进行计算。
NPSHr（Required NPSH，必需净正吸入压头）：由泵浦本身的水力性能决定，是泵浦在规定试验条件下达到相应性能要求时所需的净正吸入压头，通常由泵浦制造商通过试验确定，并列于产品样本或技术参数中。NPSHr 较低的泵浦，在相同系统条件下通常具有较大的 NPSH 裕量。
核心判据：NPSHa 应大于 NPSHr，并预留适当的安全裕量。实际所需的安全裕量应根据泵浦类型、运行工况、系统条件及制造商技术要求进行确定。当 NPSHa 接近或低于 NPSHr 时，泵浦发生汽蚀的可能性会增加，可结合实际工况进一步评估系统条件及泵浦选型。
汽蚀（空蚀）的原理与危害

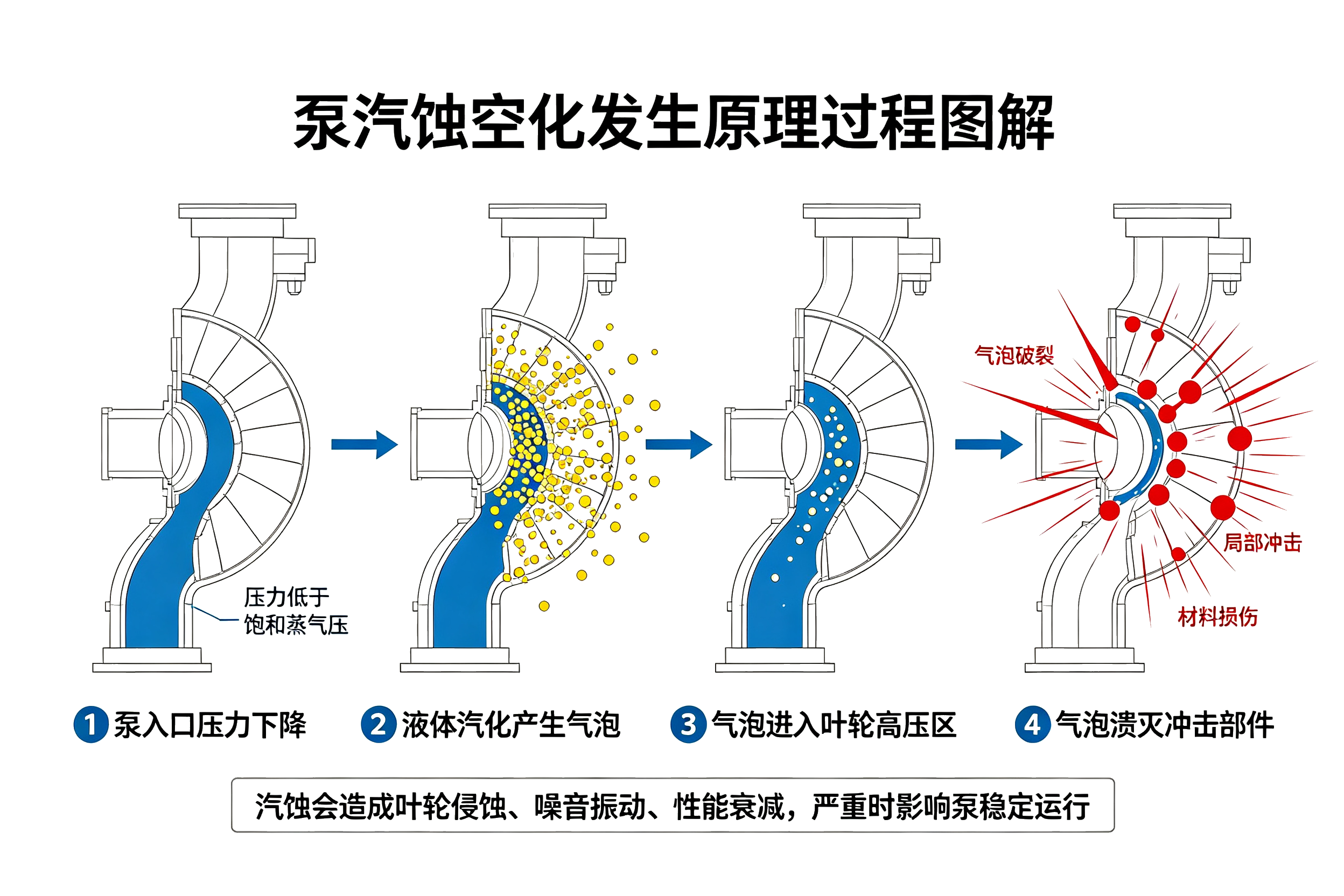

汽蚀也称空蚀、空化，是泵浦入口处液体的局部绝对压力降低至对应温度下的饱和蒸气压附近或以下时，液体发生局部汽化并形成气泡的现象。具体过程通常可概括为：
液体在泵浦入口处压力降低至饱和蒸气压附近或以下 → 液体局部汽化产生气泡 → 气泡随液体进入叶轮高压区域 → 气泡破裂并产生局部冲击。
汽蚀可能带来以下影响：
- 叶轮和泵壳损伤：气泡破裂产生的局部冲击会反复作用于金属表面，长期运行可能造成麻点、表面侵蚀等损伤，并进一步影响相关部件的使用寿命。
- 性能下降：汽蚀发生时，泵浦的流量、扬程及效率可能受到影响，使实际运行状态偏离原有设计条件。
- 噪音和振动：汽蚀发生时通常可能伴随异常噪音及振动，可结合泵浦运行状态、性能变化等因素进一步判断。
- 影响使用寿命：持续或严重的汽蚀可能加速叶轮、泵壳等部件的损耗，并增加后续维修及维护成本。
因此，在泵浦设计与选型阶段，通常会结合 NPSHa、NPSHr 及实际运行条件进行评估，以降低汽蚀发生的可能性。
NPSHa 的简化计算
工程上常用简化公式估算 NPSHa：
NPSHa = (P吸 - P汽) / (ρg) + Hs - Hf
其中：
- P吸：吸入液面处的绝对压力（Pa），开式系统可根据实际当地大气压进行计算
- P汽：操作温度下液体的饱和蒸气压（Pa），水在 20°C 时约为 2337 Pa，温度升高时通常会随之增加
- ρ：液体密度（kg/m³），水在常温条件下可近似取 1000 kg/m³
- g：重力加速度，约为 9.81 m/s²
- Hs：吸入液面到泵浦参考位置的几何高度（m），液面高于泵浦时为正值，低于泵浦时为负值
- Hf：吸入管路的沿程损失和局部损失（m），包括管段摩擦、阀门、弯头、过滤器等产生的阻力损失
对于水在常温常压下的开式系统，公式可进一步简化为：NPSHa ≈ 10.33 + Hs - Hf（单位：米）。其中 10.33 米为标准大气压对应的理论水柱高度。
实际工程中，建议根据具体系统条件，结合专业软件、制造商选型工具或相关计算方法进行核算，以降低计算误差。对于重要项目，还应根据实际工况及设备技术要求预留适当的安全裕量。

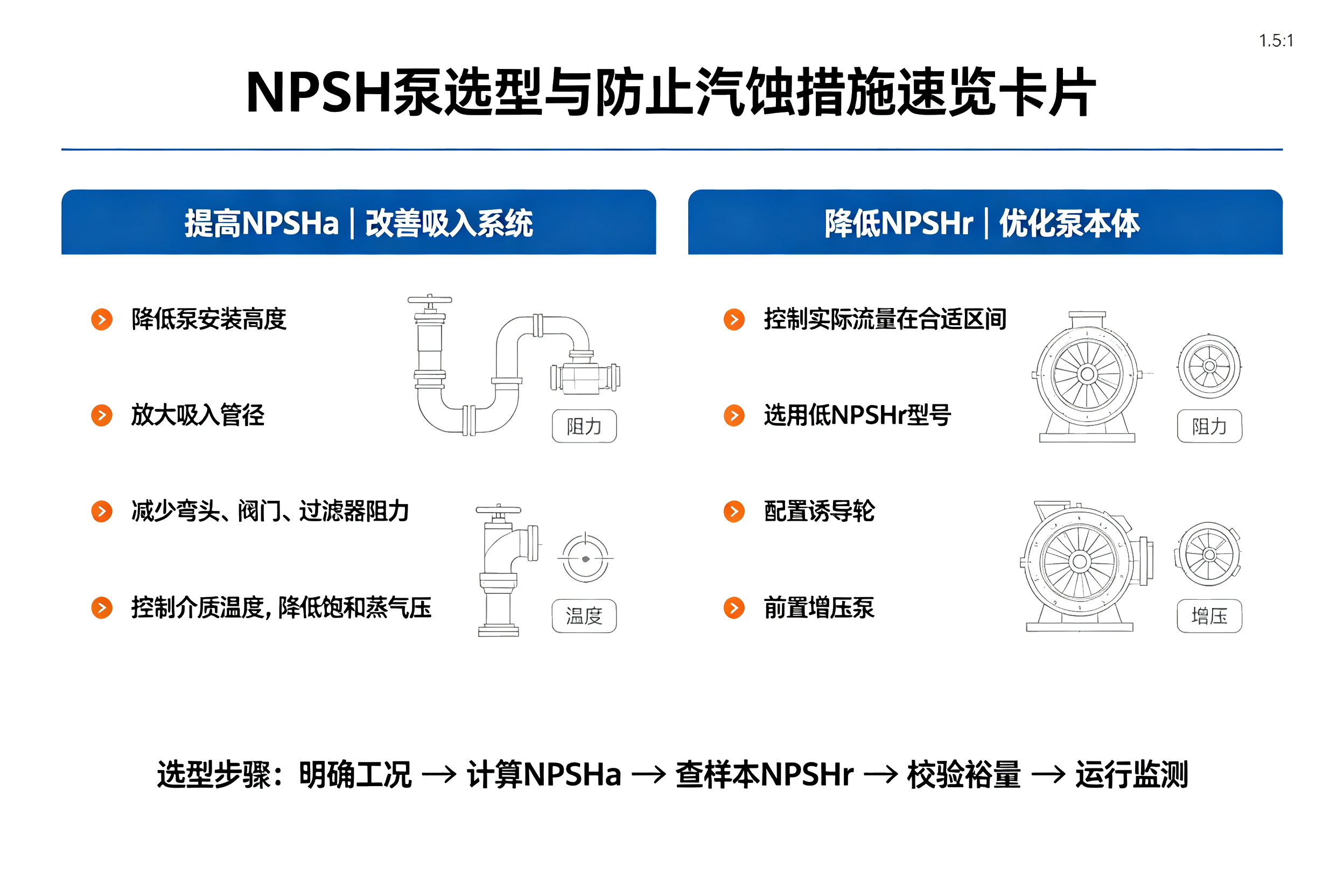

如何避免汽蚀
汽蚀通常与系统可用 NPSH 不足或泵浦所需 NPSH 较高有关。工程设计与运行过程中，可根据实际条件从提高 NPSHa 或降低 NPSHr 两方面进行评估。常见方法包括：
- 降低泵浦安装高度：让泵浦尽量靠近吸入液面，降低吸入侧的静态高度损失。
- 减小吸入管路阻力：可根据实际流量及管路条件适当增加吸入管径，并合理配置阀门、弯头、过滤器等部件，以减少吸入侧的阻力损失。
- 控制输送温度：液体温度升高时，饱和蒸气压通常会增加，从而使 NPSHa 降低。对于高温工况，应特别关注温度变化对 NPSH 的影响。
- 合理控制运行流量：泵浦在不同流量下对应的 NPSHr 会有所变化，可结合泵浦性能曲线，使实际运行条件处于适合的工作范围。
- 选择适合的低 NPSHr 泵浦：可根据具体工况选择 NPSHr 较低的泵浦，并结合性能参数对系统 NPSH 条件进行评估。
- 采用诱导轮或增压泵：对于特定的高温、高流量或吸入条件较为严苛的工况，可进一步评估诱导轮或前置增压泵等方案，以改善泵浦入口条件。
在中，输送介质可能具有较高温度或较高挥发性，NPSH 条件通常需要结合实际介质性质、温度及管路配置进行评估，可根据计算结果选择适合的耐酸碱泵浦。在半导体行业中，晶圆清洗和蚀刻液循环对流量稳定性及运行条件具有一定要求，可结合泵浦性能曲线及实际工况进行选型，以降低汽蚀对设备运行及介质洁净度可能产生的影响。
NPSH 选型步骤
选型时可按照以下步骤核算 NPSH：
- 明确工况参数：介质、温度、流量、吸入高度、管路布置等
- 计算 NPSHa：根据实际系统条件估算现场可用值
- 查泵浦 NPSHr：从产品样本或技术资料获取对应工况下的数据
- 判据校验：确认 NPSHa 大于 NPSHr，并根据实际条件预留适当的安全裕量
- 工况校核：确认实际流量、温度、安装方式等条件与设计条件基本一致，并关注运行过程中的工况变化
- 维护监测：定期关注泵浦运行状态，如发现异常噪音、振动或性能变化，可进一步检查是否存在汽蚀等相关问题
如果对 NPSH 计算不熟悉，建议结合实际工况与泵浦供应商的技术资料进行核算。例如PTCXPUMP耐酸碱无轴封磁力泵浦（PS系列）可根据实际输送条件及性能参数进行选型，并结合 NPSH 要求评估适用性。
在易燃易爆等危险场所使用时，除关注泵浦本体性能外，还需要确认配套马达及相关电气设备是否符合相应的防爆要求，确保整个泵浦系统符合现场使用条件及相关安全要求。
NPSH 常见FAQ
Q1：什么是 NPSH？
NPSH（Net Positive Suction Head，净正吸入压头）指泵浦在进口法兰处（立式离心泵通常以叶轮进口处为基准），扣除操作温度下液体饱和蒸气压对应的压头后所剩余的净正吸入压头，通常以液柱高度（米）表示。NPSH 可用于评估泵浦入口处的吸入条件及汽蚀风险。
Q2：NPSHa 和 NPSHr 有什么区别？
NPSHa（Available NPSH）是现场管线系统能够提供的实际可用值，由吸入液面压力、吸入高度、管路损失、液体温度及蒸气压等因素决定；NPSHr（Required NPSH）是泵浦在规定条件下运行所需的净正吸入压头，通常由泵浦制造商通过试验确定。实际选型时，应确认 NPSHa 大于 NPSHr，并根据具体工况预留适当的安全裕量。
Q3：什么是汽蚀？
汽蚀（也称空蚀、空化）是指泵浦入口处液体的局部绝对压力降低至对应温度下的饱和蒸气压附近或以下，使液体局部汽化并形成气泡的现象。气泡随液体进入叶轮高压区域后破裂，可能对叶轮及泵壳表面造成局部冲击，并伴随噪音、振动及性能变化。
Q4：汽蚀有什么危害？
汽蚀可能造成叶轮和泵壳表面侵蚀、泵浦流量及扬程等性能变化，同时可能伴随异常噪音与振动。若长期处于较严重的汽蚀状态，还可能增加相关部件的损耗及维护成本。因此，在泵浦选型及系统设计阶段，通常会优先对 NPSH 条件进行评估。
Q5：NPSHa 怎么计算？
工程上常用简化公式：NPSHa = (P吸 - P汽) / (ρg) + Hs - Hf。其中 P吸 为吸入液面处的绝对压力，P汽 为操作温度下液体的饱和蒸气压，Hs 为吸入液面与泵浦参考位置之间的几何高度，Hf 为吸入管路的沿程及局部损失。对于水在常温常压下的开式系统，可进一步简化为 NPSHa ≈ 10.33 + Hs - Hf（米）。实际工程应用时，仍建议结合具体系统条件及泵浦技术资料进行核算。
