机械式定量泵管路配置与配件安装指南

化工计量泵正确安装要点

定量泵（计量泵）是需要精确计量流体量的工艺中常用的设备。正确的管路配置不仅关系到计量精度，还影响泵的使用寿命。这篇说说定量泵安装的基本要点。

定量泵的特点

定量泵是一种容积式泵，通过固定容积的反复吸入和排出来实现流体的精确计量。跟离心泵不同，定量泵的流量基本不随压力变化——每转一圈或每一个冲程排出的体积是固定的。

这使得定量泵特别适合：

• 投加化学药剂（酸碱、絮凝剂、消毒剂）
• 食品行业的配料添加
• 医药行业的精确给药
• 水处理过程中的各种添加剂

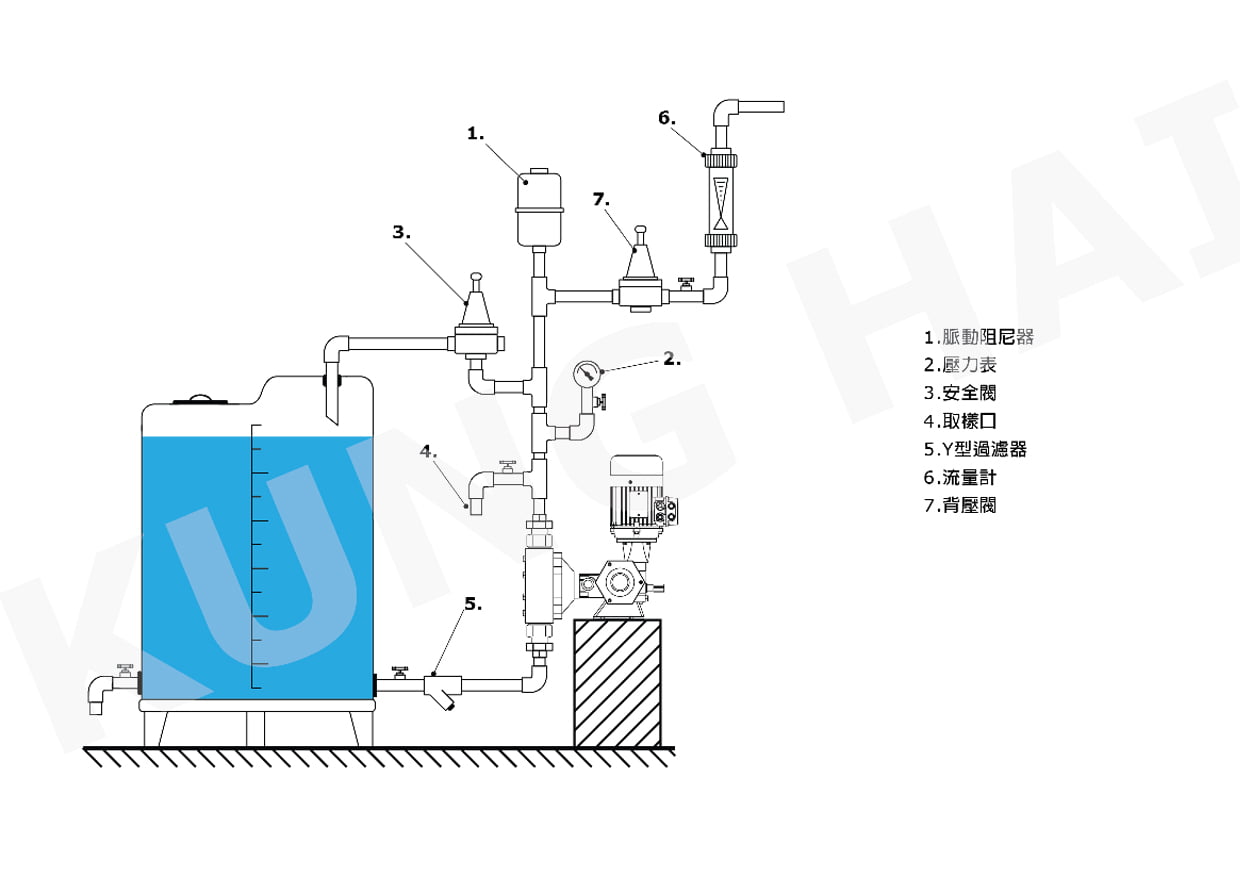

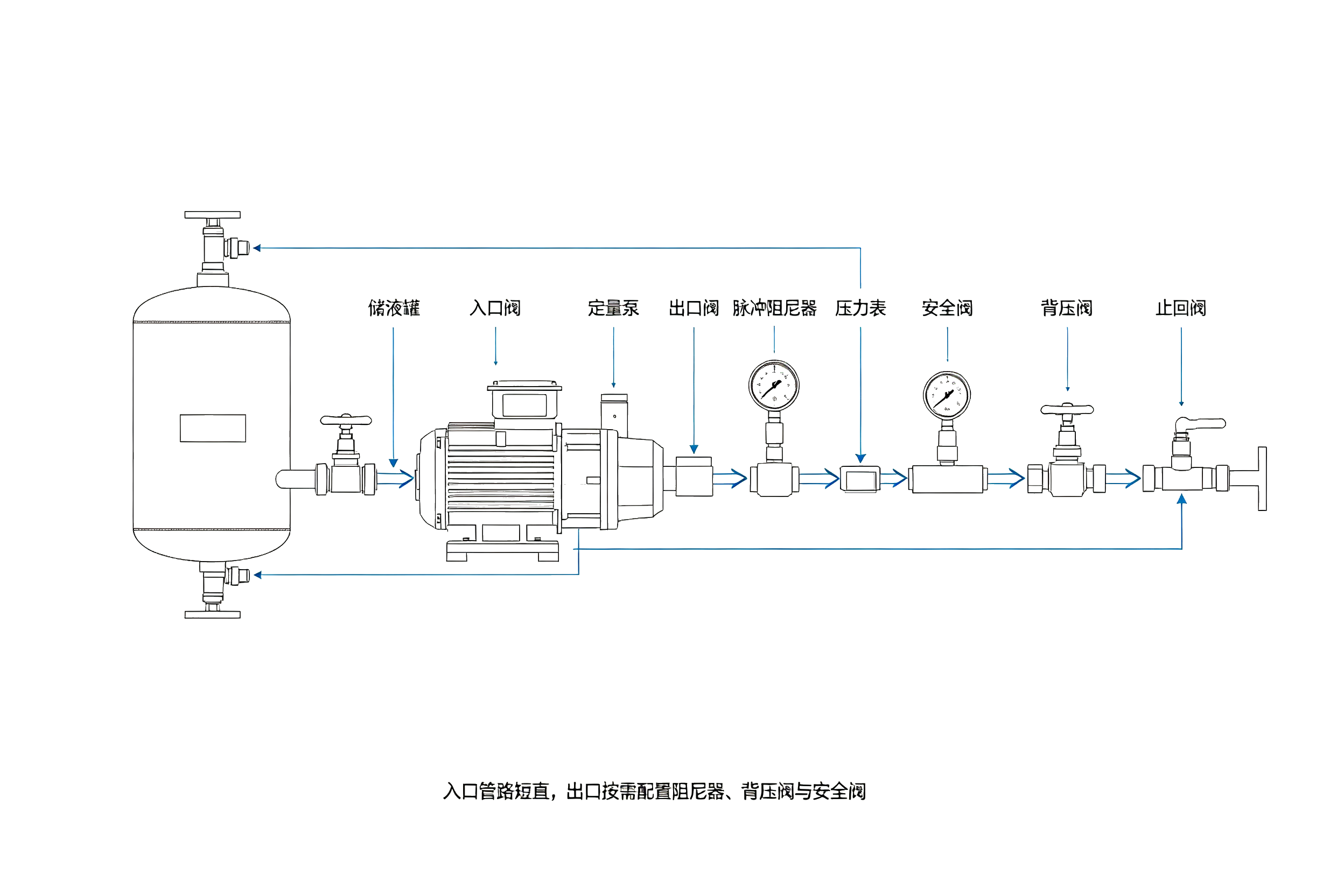

管路配置原则

入口管路

定量泵入口管路的设计对计量精度影响很大。入口管路阻力大，会导致泵的吸入不充分，造成流量偏差。

建议：

• 入口管径要大于或等于泵的进口口径
• 管道要尽量短直，减少弯头
• 建议安装缓冲罐（蓄能器）来稳定吸入压力
• 如果液体粘度大或含气泡，考虑设置单独的吸入罐

出口管路

出口管路需要承受泵浦运行过程中产生的压力及流量变化。定量泵运行时，流量通常具有周期性脉动，如果管路设计或支撑不当，可能增加管路振动，并在特定工况下产生压力冲击。

建议：

• 根据实际脉动情况，在出口管路安装脉冲阻尼器（膨胀囊），以降低流量脉动及压力波动
• 根据系统需求配置止回阀，减少液体倒流对泵浦及系统运行造成的影响
• 出口设置压力表，用于监控管路压力及运行状态
• 必要时配置压力调节阀，以满足系统压力控制需求

阀门配置

• 入口阀：可根据系统需求采用球阀或隔膜阀，用于设备检修或维护时切断液体
• 出口阀：可根据管路配置采用球阀或隔膜阀，用于管路的切断与维护
• 安全阀：用于在出口压力异常升高或管路受阻等情况下提供压力保护，降低泵浦及管路受到过高压力影响的风险
• 背压阀：用于维持出口管路所需的背压，使定量泵保持较稳定的运行条件；对于特定介质及工况，也可降低出口端压力变化造成的闪蒸风险

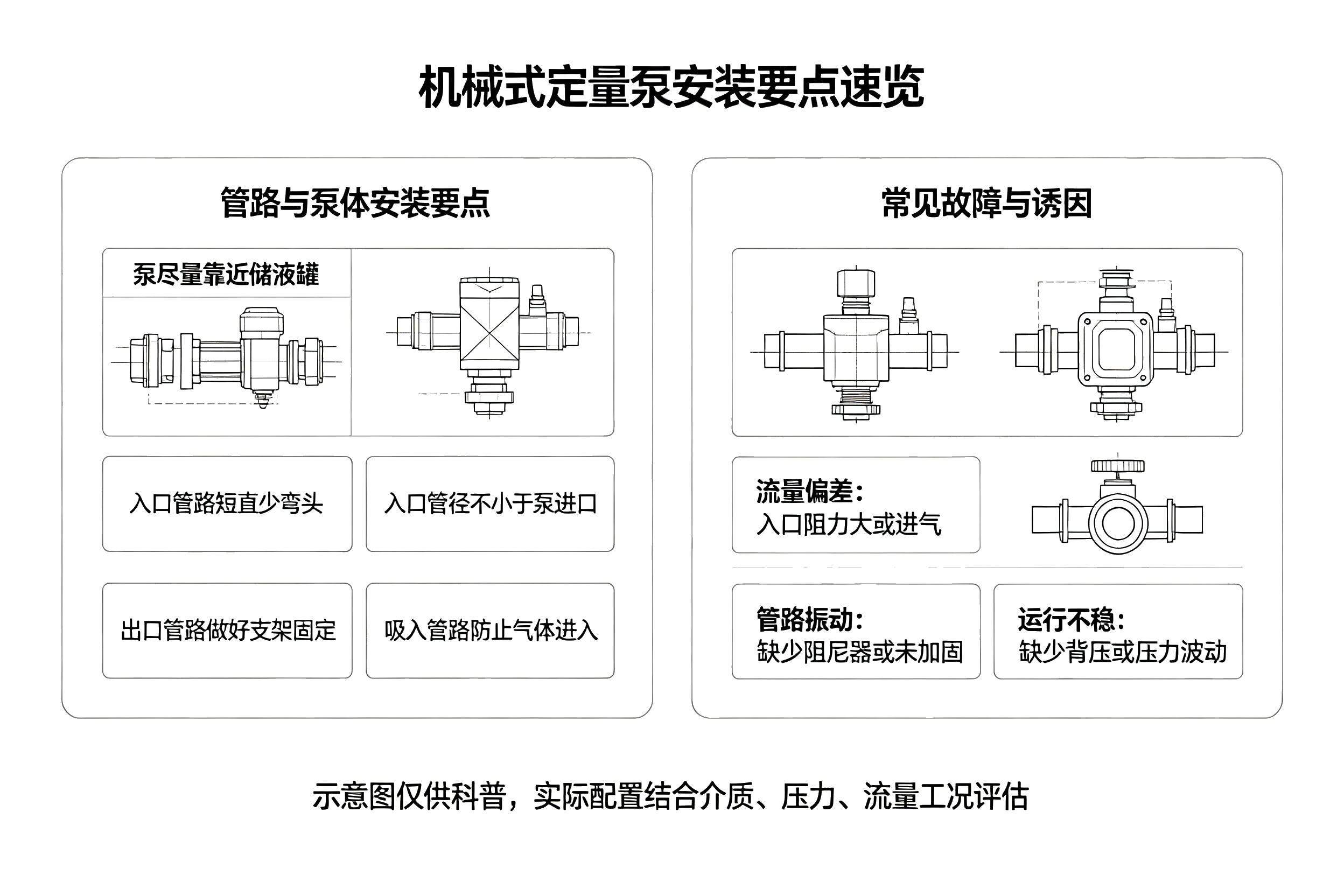

安装注意事项

泵的安装位置

定量泵应尽量安装在靠近被输送液体的位置，以缩短吸入管路并降低管路压力损失。如果泵的安装位置高于液面，需要根据液体特性、吸入管路及泵浦的吸入条件，确认吸入侧压力是否满足运行需求。

管路固定

定量泵运行时产生的流量脉动可能通过管路传递至周围结构。管路应保持良好固定，特别是出口管路及脉冲阻尼器附近，应设置适当的支撑，以减少管路振动及噪音。

防止气体进入

定量泵对吸入管路中的气体较为敏感。气体进入泵腔后，可能影响泵浦的正常输送及计量精度。入口管路应保持良好密封，必要时可根据实际工况配置排气装置，以减少气体对泵浦运行的影响。

常见问题

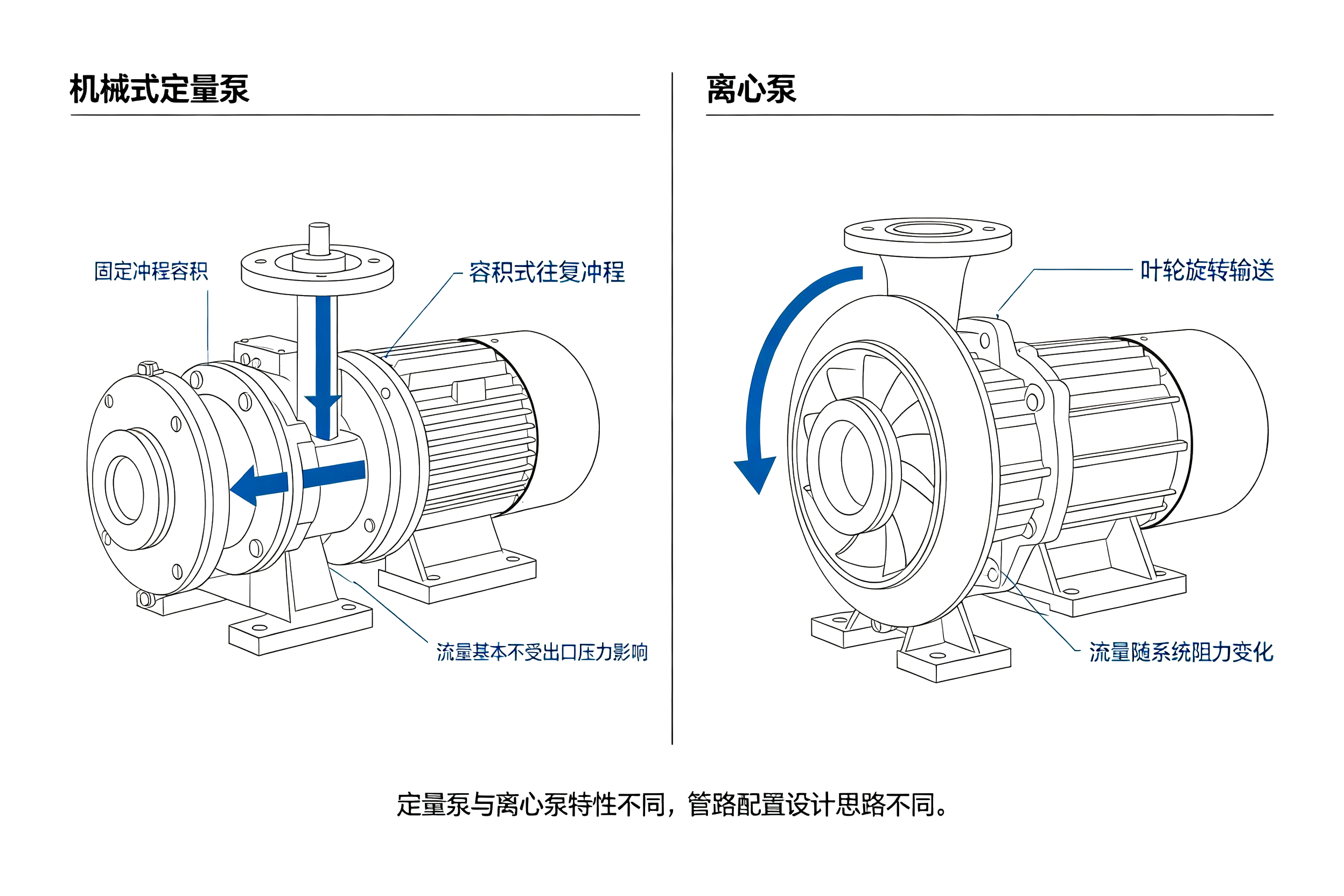

Q：定量泵和离心泵有什么区别？

A：定量泵属于容积式泵，主要通过一定的排量实现流体输送，实际流量受泵浦排量、运行频率及系统压力等因素影响，通常适用于需要较稳定流量或定量输送的场合；离心泵属于动力式泵，其流量与扬程会随系统阻力及运行条件变化，通常适用于一般流体输送及较大流量的应用。

Q：为什么定量泵出口要装背压阀？

A：背压阀可用于建立或维持出口管路所需的背压，使定量泵在较稳定的压力条件下运行。对于特定介质及工况，适当的背压也有助于降低出口压力变化造成的闪蒸风险。实际背压值应根据泵浦特性、介质性质及系统压力条件进行设定，不宜以固定数值作为所有工况的通用标准。

Q：定量泵运行时流量不稳定怎么办？

A：可先检查入口管路是否存在泄漏、堵塞或气体进入，并确认入口侧供液条件是否正常。同时检查出口压力及管路配置是否符合泵浦的运行要求。如果上述条件均正常，再进一步检查泵浦内部的阀件、隔膜或密封件是否存在磨损，并根据实际情况进行检修或更换。

定量泵的管路配置看似简单，但管路设计、安装及运行条件等因素，都可能影响计量精度与设备运行稳定性。合理规划管路配置，有助于降低运行过程中可能出现的压力波动、流量不稳定及设备异常等问题。

本文内容仅供选型与应用参考，实际配置应结合泵浦特性、介质性质及系统工况进行确认。如有相关疑问，建议咨询专业人员。
