在化工、冶金、造纸、发酵、染料等行业的换热过程中，流体可能含有固体颗粒、纤维、晶体或其他悬浮物，也可能具有较高的粘度。
对于这类介质，换热器在长期运行过程中可能面临流道沉积、结垢、堵塞以及传热效率下降等问题。因此，除了换热面积与传热性能之外，流道结构、流动状态以及后续清洗维护方式，也是换热器选型时需要考虑的因素。
螺旋式换热器采用连续的螺旋流道，并具有单一流道、较少滞留区域、逆流换热及结构紧凑等特点。对于容易结垢或含有沉降性固体的流体，其流道结构与自清作用可作为降低沉积风险的设计方向。
需要注意的是，含固介质与高粘度介质所面对的换热问题并不完全相同。实际选型仍需根据介质性质、固体含量、颗粒大小、粘度、流量、温度及压力等条件进行综合评估。

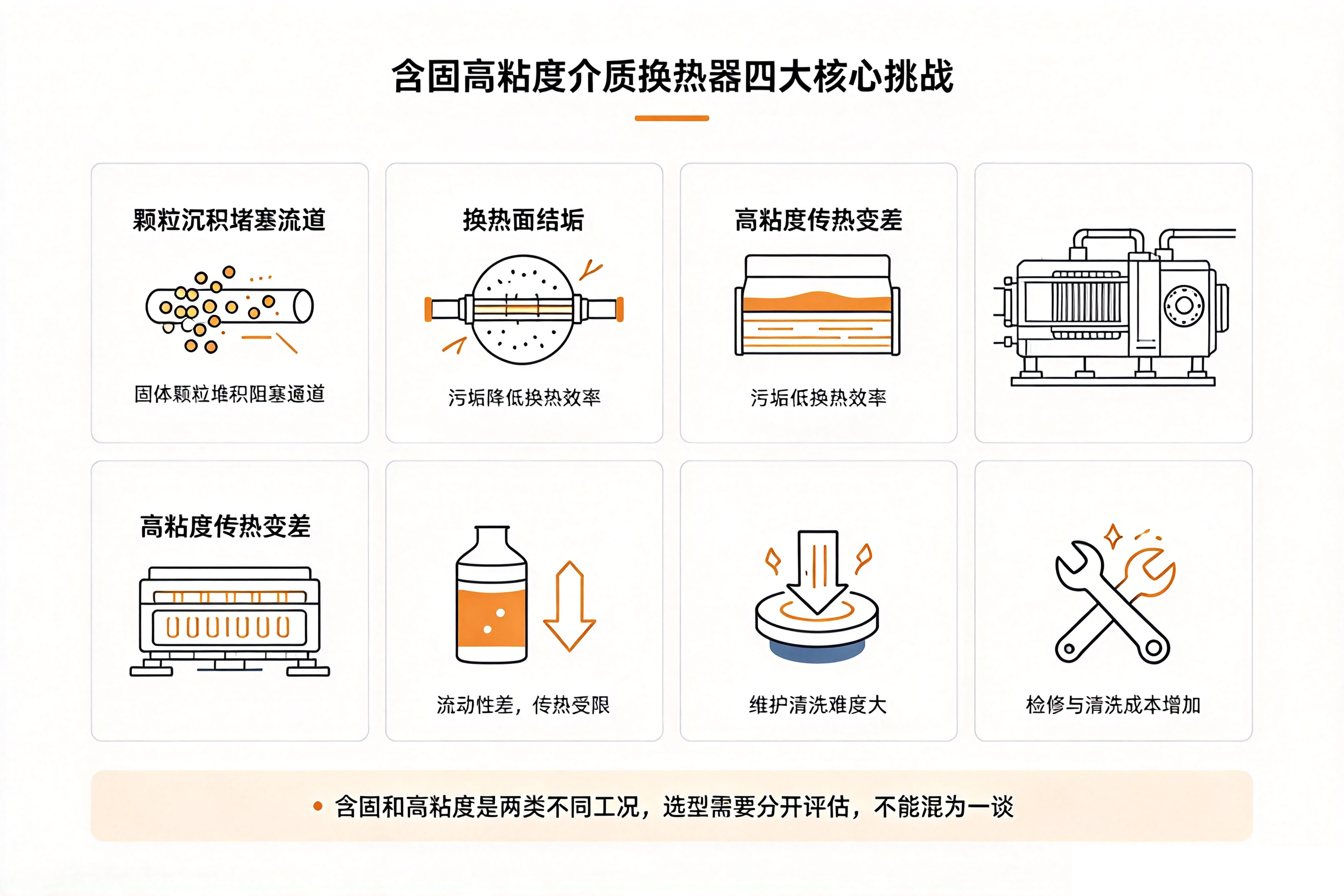

一、含固与高粘度介质对换热器的主要挑战
化工、冶金、造纸、发酵、染料等行业的换热环节，可能会处理含有固体颗粒、纤维、晶体的介质，或具有较高粘度的流体。这类工况通常需要重点关注以下几个方面。
- 流道沉积与：含固介质中的颗粒，如果长时间停留在低流速区域或局部滞留区域，可能逐渐形成沉积，进而影响流通截面，并增加后续清洗维护的需求。
对于具有沉降特性的固体颗粒，流道结构、流速以及设备内部是否存在容易产生滞留的位置，都是选型时需要考虑的因素。
- 结垢与清洗需求：部分化工、发酵或结晶类工艺介质容易在换热表面形成污垢。
随着污垢逐渐增加，可能对传热性能产生影响，因此换热器是否便于检查、清洗与维护，也是长期运行时的重要考量。
- 高粘度带来的传热限制：高粘度流体通常具有较低的雷诺数，更容易处于层流或接近层流的流动状态，使传热性能受到流体粘度、流速以及流道尺寸等因素影响。
因此，在高粘度流体的换热设计中，需要同时考虑传热效率、流速、压力损失以及流体本身的流变特性。
- 设备尺寸与安装空间：当换热效率受到流体性质或结垢影响时，可能需要增加换热面积。因此，在满足换热需求的同时，设备本身的体积及现场安装空间也是设计过程中需要考虑的因素。
二、螺旋板换热器的主要结构特点
KUROSE螺旋式换热器采用连续的螺旋流道，使两侧流体分别沿各自的流道进行换热。其结构具有以下几个特点。
1. 连续螺旋流道
流体沿螺旋方向连续流动，使换热器内部形成较长的连续流动路径。
根据不同的换热需求，可以通过选择适合的螺旋流道规格来调整流体流速与换热条件。
2. 单一流道
螺旋式换热器采用单一连续流道结构，使每侧介质均沿连续流道流动。
这种结构可以减少复杂的多通道分配，并有助于降低流体在局部区域长时间滞留的情况。

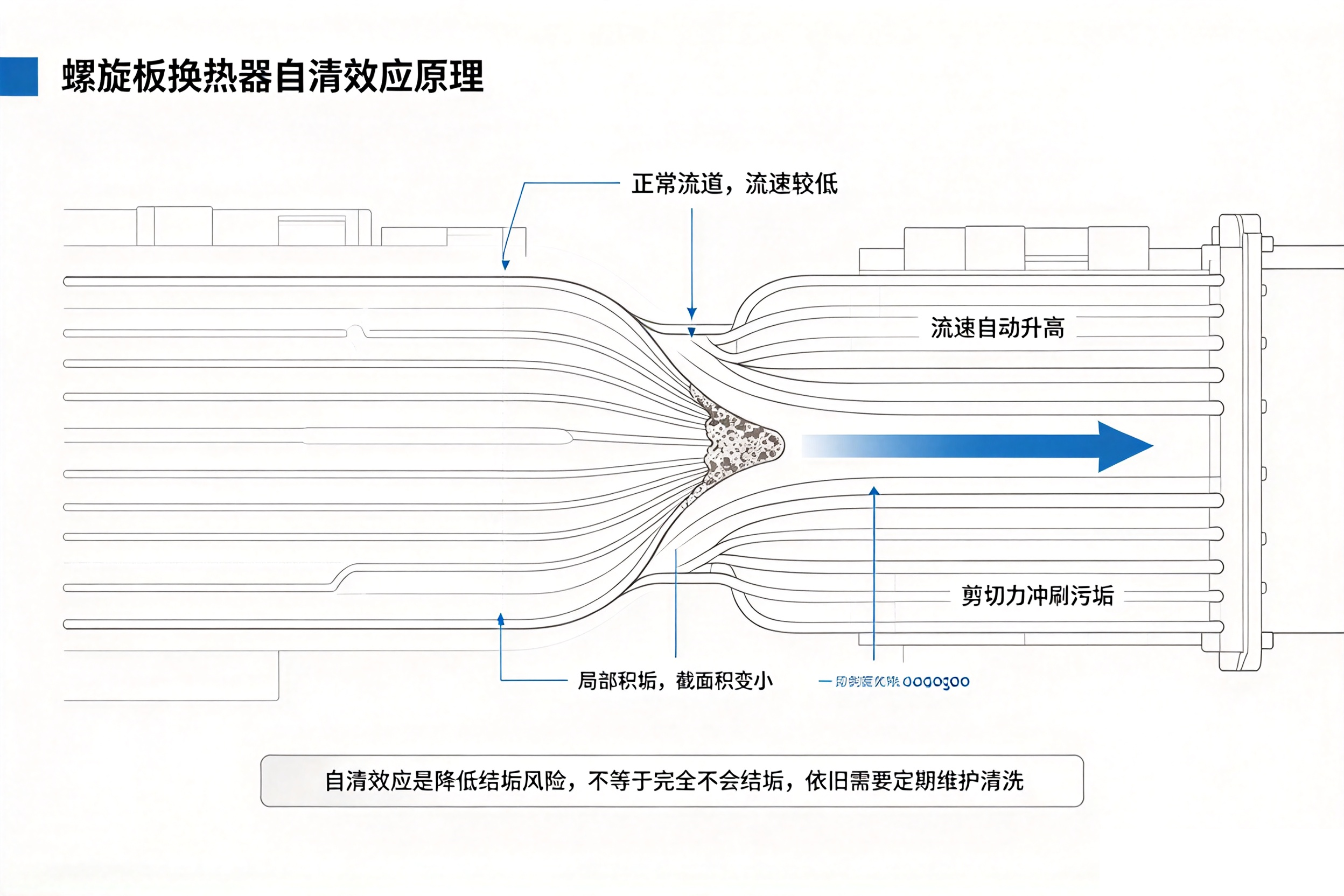

3. 自清作用（自清洁）
螺旋式换热器利用单一流道与螺旋流动所产生的流动特性，使含有杂质或固体颗粒的流体不易长期滞留在局部区域。
当流道局部出现沉积并使有效截面积发生变化时，局部流速也会随之发生变化，有助于促进附着物的剥离，从而降低流道持续堵塞的风险。
因此，对于容易结垢或含有沉降性固体的流体，自清作用可作为螺旋式换热器选型时的重要参考因素。
4. 良好的传热特性
螺旋流道可产生较充分的流动与扰动。通过选择适当的螺旋流道与流速，可以获得较好的传热性能。
KUROSE资料中也指出，螺旋流动通道容易产生湍流，并可根据换热需求选择适合的螺旋通道，以获得较高的传热效率。
5. 逆流换热
螺旋式换热器的两侧流体可以采用相反方向流动，使换热过程中能够更加充分地利用温差。
在适当的设计条件下，逆流换热有助于提高温差利用效率，因此可应用于加热、冷却及热回收等工况。
6. 结构紧凑
螺旋式换热器采用螺旋流道结构，在满足相应换热需求的情况下，可以实现较为紧凑的设备结构。
对于设备安装空间有限的应用场景，紧凑型设计可以作为设备配置时的一个考虑方向。
三、KUROSE标准型螺旋式换热器规格
KUROSE标准型螺旋式换热器主要提供KSHS-1H与KSHS-2V两种基本类型，可根据不同介质与换热需求进行选型。苏州弓海目前产品资料所列规格如下。
KSHS-1H（液对液）
最大耐温 200°C，最大耐压 0.6 MPaG，材质 SUS316L，法兰 JIS 或 ANSI，热传面积 2 / 4 / 8 / 12 m²。主要应用：加热 / 冷却 / 热回收。
KSHS-2V（气对液）
最大耐温 200°C，最大耐压 F.V ~ 0.5 MPaG，材质 SUS316L，法兰 JIS 或 ANSI，热传面积 2 / 4 / 8 / 12 m²。典型应用：冷凝。
以上规格以苏州弓海现有产品资料为依据，实际设备的设计条件及最终规格应以正式技术资料与具体工况评估结果为准。
1H型（卧式）系列
1H型卧式系列的热传面积涵盖2、4、8及12 m²，并根据不同热传需求提供H型与L型螺旋纹规格。
其中，不同型号对应不同的热传面积、螺旋纹及喷嘴尺寸，实际选择应结合流量、温度、压力及换热需求进行确认。
KSHS-2V（气对液）
2V型主要用于气体－液体热交换及冷凝应用。
其不同规格对应不同的热传面积与喷嘴尺寸，可根据气体侧流量、液体流量、温度、压力及所需换热量进行选型。

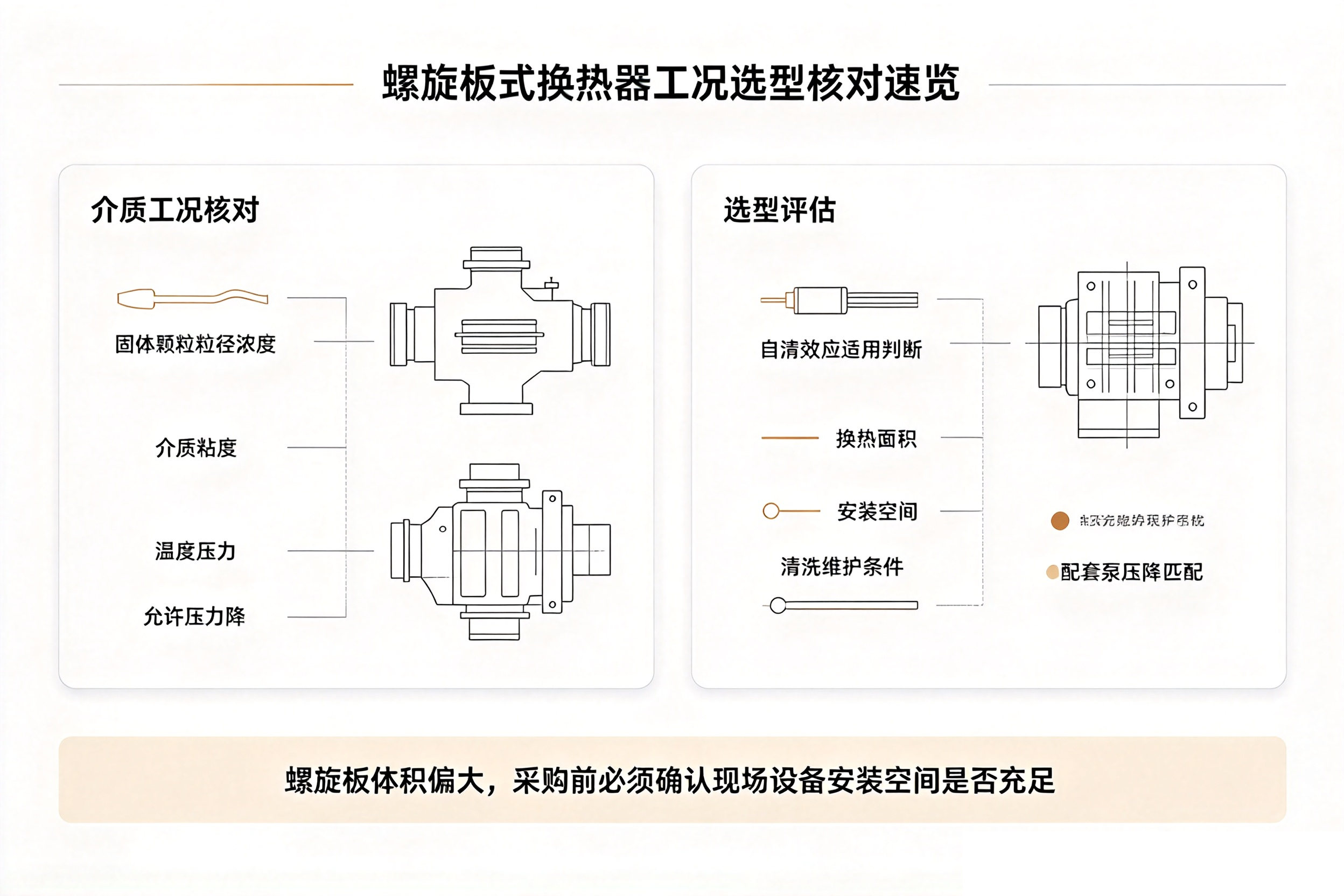

四、不同工况下的初步评估方向
-
含固或浆料介质
对于含有固体颗粒的料液，如晶浆、发酵液及部分染料母液，流道内的沉积与堵塞风险是需要重点关注的问题。
螺旋式换热器采用连续的单一流道结构，并结合螺旋流动形成一定的自清作用，有助于减少介质在流道内的滞留与沉积，因此可作为含固或浆料介质换热的评估方向。实际选型仍需根据固体颗粒的浓度、粒径、流动特性及允许压降等参数进行确认。
-
高粘度流体
高粘度介质通常会降低流体的流动能力，并对换热效率产生影响。螺旋式换热器的流道结构有助于增强流体扰动，在相应工况下可获得较好的传热表现。
对于高粘度介质，应结合黏度范围、流量、进出口温度及允许压降等参数进行综合评估。对于黏度较高或流动特性特殊的介质，也应进一步确认具体结构及换热设计是否适用。
-
易结垢介质
对于容易产生结垢或附着物的介质，换热器长期运行后的换热性能及清洗维护需求需要重点考虑。
螺旋式换热器的连续流道结构可减少部分滞留区域，并通过流体流动形成一定的自清作用，有助于降低沉积物持续累积的风险。同时，其结构也便于根据实际情况进行化学清洗或水力清洗。
实际清洗方式及周期仍应根据介质性质、结垢类型及运行条件确定。
-
对设备空间有要求的换热应用
部分工业设备对安装空间及设备占地有一定要求，需要在满足换热需求的同时控制设备整体尺寸。
螺旋式换热器采用紧凑的螺旋流道结构，在相应的换热条件下，可在较小的设备体积内实现有效换热，因此可作为设备空间有限场景的评估方向。
实际设备尺寸仍需根据所需换热量、介质流量、进出口温度、压力及允许压降等参数进行计算确认。以上方向仅作初步参考。具体工况下的介质浓度、温度、压力、固体含量等组合需要工艺、设备、品保多方共同评估。
以上内容仅作为不同工况下的初步评估方向。实际选型需综合考虑介质性质、流量、温度、压力、固体含量、黏度、允许压降及所需换热量等参数，并结合具体设备条件进行确认。
常见问题
Q1：螺旋板换热器温度上限是多少？
KUROSE标准型螺旋式换热器产品资料所列最大耐温为200°C。
实际使用温度仍需根据具体型号、介质性质及设备设计条件进一步确认。
Q2：高粘度流体适合使用螺旋式换热器吗？
高粘度流体的换热性能会受到粘度、流速、流动状态及流道尺寸等因素影响，因此不能仅根据流体粘度直接判断设备是否适用。
实际选型时，需要结合流体的粘度变化、流量、温度、压力及目标换热量进行热工计算，并根据具体工况选择合适的螺旋式换热器结构。
Q3：螺旋板换热器跟壳管式换热器比有什么不同？
螺旋式换热器采用连续螺旋流道，具有单一流道、逆流换热、结构紧凑及自清作用等特点，对于部分容易结垢或含有沉降性固体的介质，可以作为换热器选型的考虑方向。
壳管式换热器则具有成熟的结构形式及广泛的工业应用。两种换热器各有不同的结构特点与适用条件，实际选择时应根据介质性质、温度、压力、流量、换热量、结垢特性及维护条件等因素综合评估。
Q4：螺旋式换热器可以应用在哪些行业？
根据KUROSE及苏州弓海现有产品资料，螺旋式换热器可应用于加热、冷却、热回收、冷凝等不同换热场景，并涉及半导体制造设备、溶剂回收等应用。
实际应用范围仍需根据具体介质与工艺条件进行确认。
结语
对于含固、易结垢或具有特殊流动特性的工业介质，换热器的选择不仅需要关注换热面积，还需要综合考虑流道结构、流动状态、清洗维护及设备配置等因素。
螺旋式换热器凭借连续螺旋流道、单一流道、逆流换热及自清作用等结构特点，可作为部分工业换热工况的设备选型方向。
不过，不同介质的实际工况差异较大，尤其是含固、高粘度及容易结晶的流体，更需要根据介质浓度、颗粒特性、粘度、流量、温度及压力等参数进行综合评估。
以上内容仅供技术交流与初步选型参考，实际设备规格应以具体工况计算及正式技术资料为准。
