半导体晶圆制造的湿法工序——清洗、蚀刻、CMP 后清洗、化学品供液——对泵浦的要求和普通化工有所不同
半导体湿法对泵浦的核心要求之一，是降低泵浦及接液材料对输送介质造成污染的风险。具体需要关注的项目包括颗粒、金属离子及有机污染物等。不同制程及化学品等级对于这些指标的要求也会有所不同。

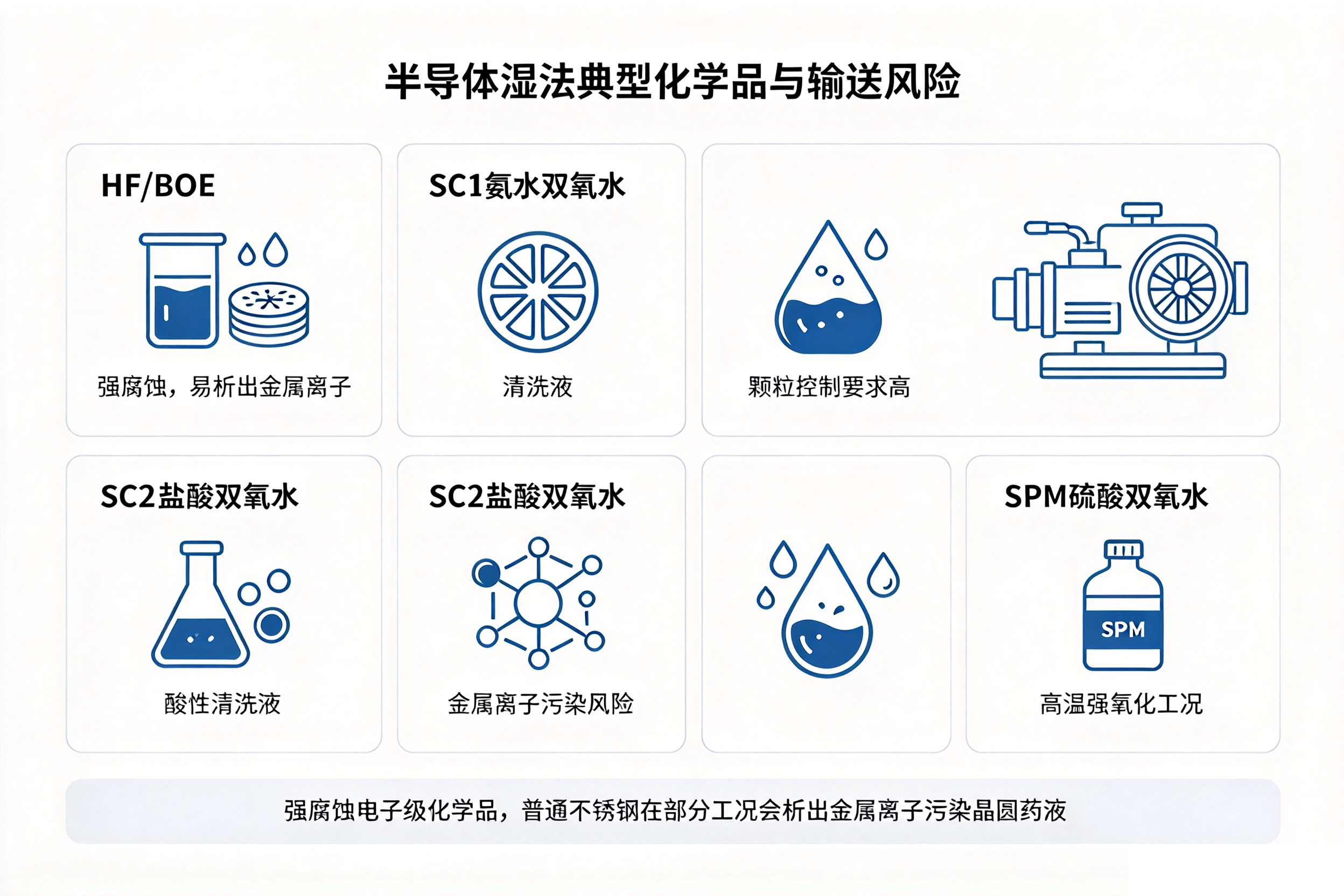

半导体湿法里常用的几类化学品
这些化学品通常具有较强的腐蚀性、氧化性，或对流体纯度具有较高要求。
- 氢氟酸系：稀释 HF、BOE，可用于部分氧化硅等材料的湿法蚀刻
- 氨水 + 双氧水混合液：SC1，主要用于去除颗粒及部分有机污染物
- 盐酸 + 双氧水混合液：SC2，主要用于去除金属离子污染
- 硫酸 + 双氧水混合液：SPM，主要用于去除有机污染物
这些化学品对泵浦的耐腐蚀性及材料兼容性要求较高，因此需要根据具体介质、浓度、温度及运行条件选择合适的泵浦材质。

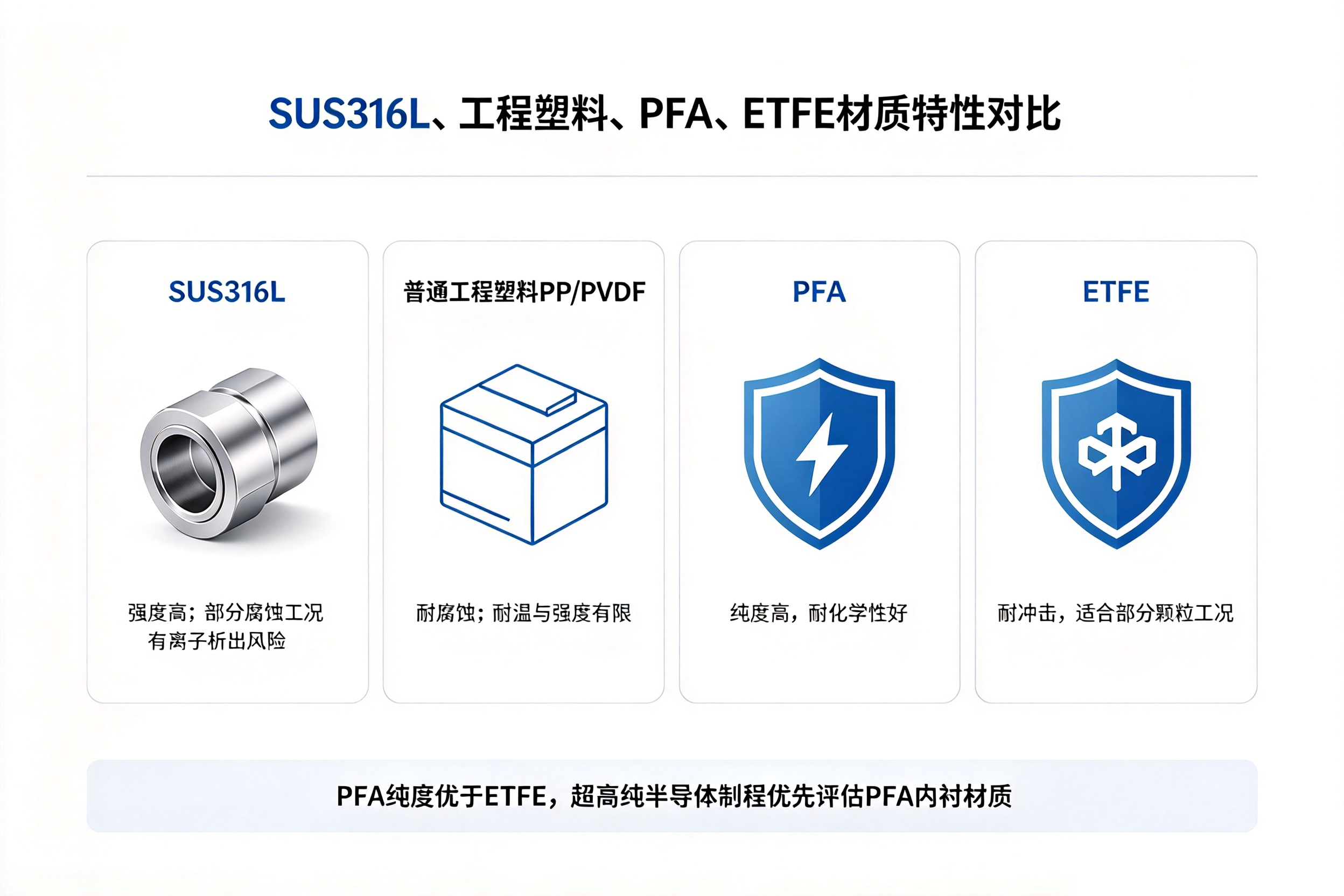

316L 不锈钢和工程塑料为什么需要进一步评估？
316L 不锈钢在许多化工场景中具有良好的耐腐蚀性和机械强度，但在部分高纯度、强腐蚀性或对金属离子污染较敏感的半导体湿法应用中，接液材质需要进一步评估。
- 316L 中含有 Fe、Cr、Ni 等元素，在特定化学环境及长期运行条件下，需要关注材料兼容性及金属离子污染风险。
- 即使经过表面抛光处理，金属材料在特定化学环境及长期运行条件下，仍需评估其表面状态及材料稳定性。
那么换成工程塑料（PP、PVDF、CFR-ETFE）呢？耐腐蚀性及材料特性各有不同，但在实际应用中仍需要综合考虑：
- 操作温度及尺寸稳定性
- 化学品渗透性
- 长期运行条件
- 机械强度
- 化学兼容性
因此，在半导体高纯度化学品输送中，PFA、ETFE 等氟塑料也是常见的接液材料选择。具体材质仍应根据实际化学品及工况进行评估。
所以半导体行业在选择泵浦时，除了考虑耐腐蚀性之外，也需要同时关注洁净度、材料兼容性及长期运行稳定性。
挑湿法泵时工程师常问的几个点
1. 释出物水平需要控制
PFA 和 ETFE 具有良好的化学稳定性，可应用于对材料纯度及洁净度要求较高的流体输送。
但泵浦内部并不只有泵体材料，还包括轴承、O 型圈、紧固件及其他内部零部件。因此，半导体湿法应用需要综合考虑完整的接液结构。
无轴封磁力泵不采用传统机械轴封的动态密封结构，有助于降低因机械密封磨损或失效造成的泄漏风险。
2. 输送过程需要关注颗粒及材料污染
泵浦内部流道的表面状态、接液部件材质及内部结构，都是影响流体洁净度时需要关注的因素。
INNOMAG U-MAG 的主要接液结构采用 PFA 或 ETFE 配置，叶轮可采用一体成型碳纤 ETFE 或 PFA。实际材质配置需根据具体型号及工况确认。
3. 无轴封设计
U-MAG 采用无轴封磁力驱动结构，通过磁力耦合传递动力，不使用传统机械轴封。
这种结构可减少动态密封部件，有助于降低运行过程中因轴封磨损或失效造成的泄漏风险。
对于高洁净度化学品输送，还需要结合接液材质、内部结构及实际运行条件进行综合评估。
INNOMAG U-MAG 产品参数（来自产品资料）
| 性能维度 | INNOMAG U-MAG 数据 |
|---|---|
| 口径 | 1.5"x1" ~ 2.5"x2" |
| 最大流量 | 102 m³/hr（450 gpm） |
| 最高扬程 | 50 m（165 ft） |
| 最大耐压 | 17 bar（250 psi） |
| 操作温度范围 | -29°C ~ 121°C（-20°F ~ 250°F） |
| 电机功率 | 0.75 ~ 10.5 kW |
| 接液材质 | PFA 或 ETFE 热融合成型（最小壁厚 1/8"） |
| 叶轮 | 一体成型碳纤维 ETFE / PFA |
| 磁铁 | 钕铁硼内磁铁，Tru-Seal 专利密封包覆 |
半导体厂通常需要长时间运行，因此泵浦能耗也是设备选型时可以关注的因素之一。

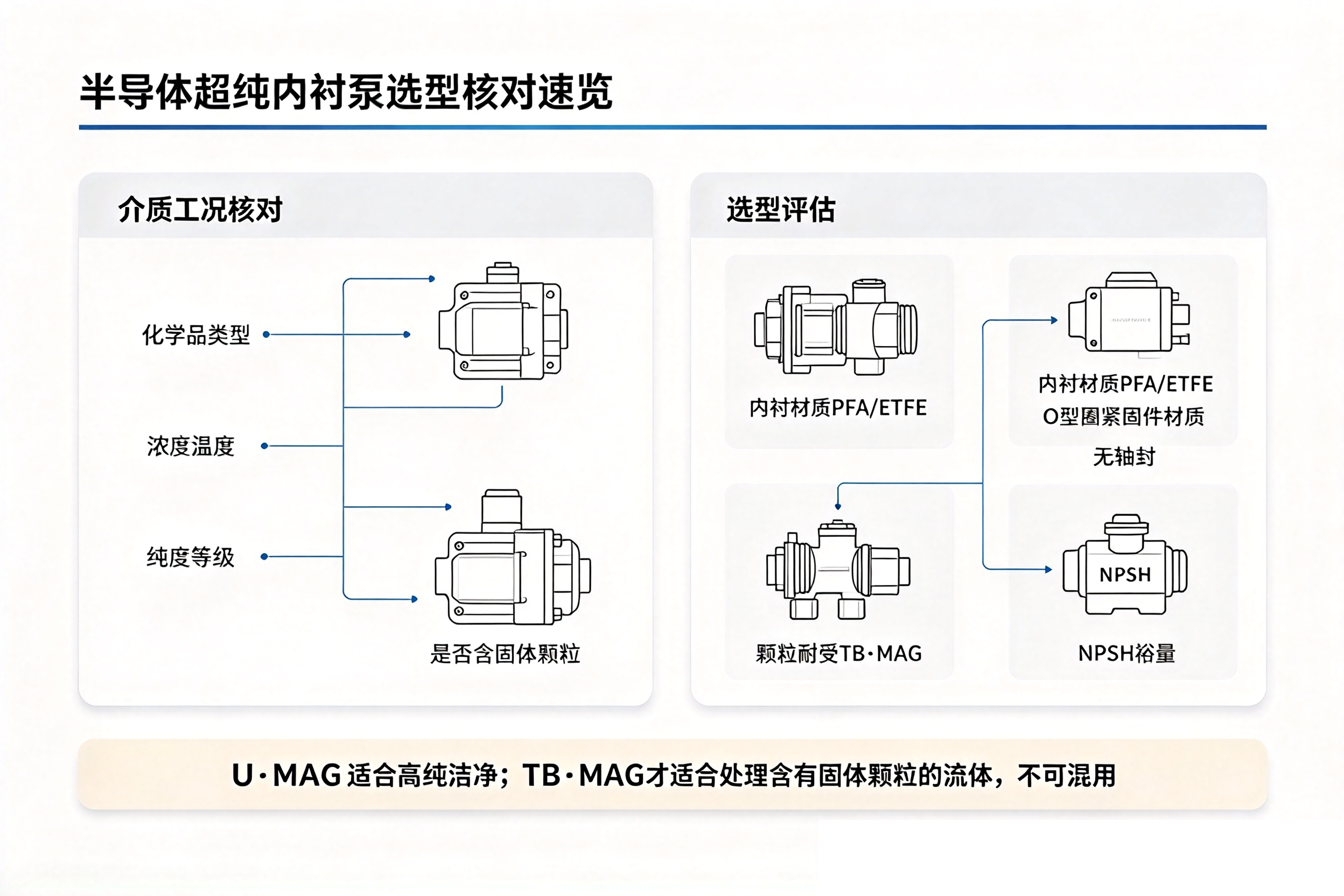

选型时容易踩的几个坑
- 强氧化性介质需要确认接液材质：如 SPM 等强氧化性化学品，应根据实际浓度、温度及运行条件确认 PFA、ETFE 或其他材料的化学兼容性。
- 高纯度要求场景不能只按照普通工业泵进行选择：需要进一步关注颗粒、金属离子、接液材料及整体结构等因素。
- 含固相的流体需要单独评估耐杂质能力：如果输送介质本身含有较高比例的固体颗粒或杂质，则需要选择相应的耐杂质结构，例如 INNOMAG TB-MAG。根据产品资料，TB-MAG 可处理最高约 30% 杂质（按体积），球形尺寸可达 6.35 mm（0.25 inch）。
不同工况对泵浦的要求并不相同，因此实际选型仍需结合介质、浓度、温度、流量、扬程及颗粒含量等参数进行评估。
常见FAQ
Q1：U-MAG 适合输送哪些化学品？
U-MAG 是 PFA/ETFE 内衬型无轴封磁力泵，适合用于多种腐蚀性及高纯度化学品输送。
具体到 SPM、SC1、SC2、HF、BOE 等化学品是否适用，需要根据具体介质、浓度、温度、压力及实际运行条件评估。。
Q2：半导体湿法能不能选金属不锈钢泵？
能否使用不锈钢泵，需要根据具体化学品、浓度、温度、纯度要求及实际接液条件进行判断。
对于对金属离子污染较敏感的高纯度电子化学品应用，则需要进一步评估 PFA、ETFE 等氟塑料接液材质。
Q3：U-MAG 和 TB-MAG 怎么选？
U-MAG 是 PFA/ETFE 内衬型无轴封磁力泵，主要用于高纯度及腐蚀性化学品输送。
TB-MAG 是耐杂质型无轴封磁力泵，主要用于含杂质或含固体颗粒的流体输送。
根据产品资料，TB-MAG 最大流量可达 360 m³/hr（1585 gpm）、最高扬程 153 m（500 ft）、最大耐压 25 bar（362 psi），可处理最高约 30% 杂质（按体积）。
具体型号选择仍需根据实际工况进行评估。
Q4：U-MAG 的 PFA/ETFE 内衬能用多久？
氟塑料内衬的使用寿命与化学品种类、浓度、温度、压力、流速及运行时间等参数密切相关。
因此，具体使用寿命需要根据实际工况进行评估，无法单纯依据材质直接确定固定寿命。
把这些工况信息提供给专业的泵浦供应商，可进一步协助评估适合的材质、结构及型号。
