了解泵浦性能曲线图的内容

先前介绍过泵浦选型的考量因素中，有许多需要注意的条件，在了解基本概念後，就要来说明如何看懂“泵浦性能曲线(H-Q曲线)”，每一台泵浦的性能都不同，须根据泵浦性能槼格及客户提供的操作条件，来挑选最合适的泵浦。

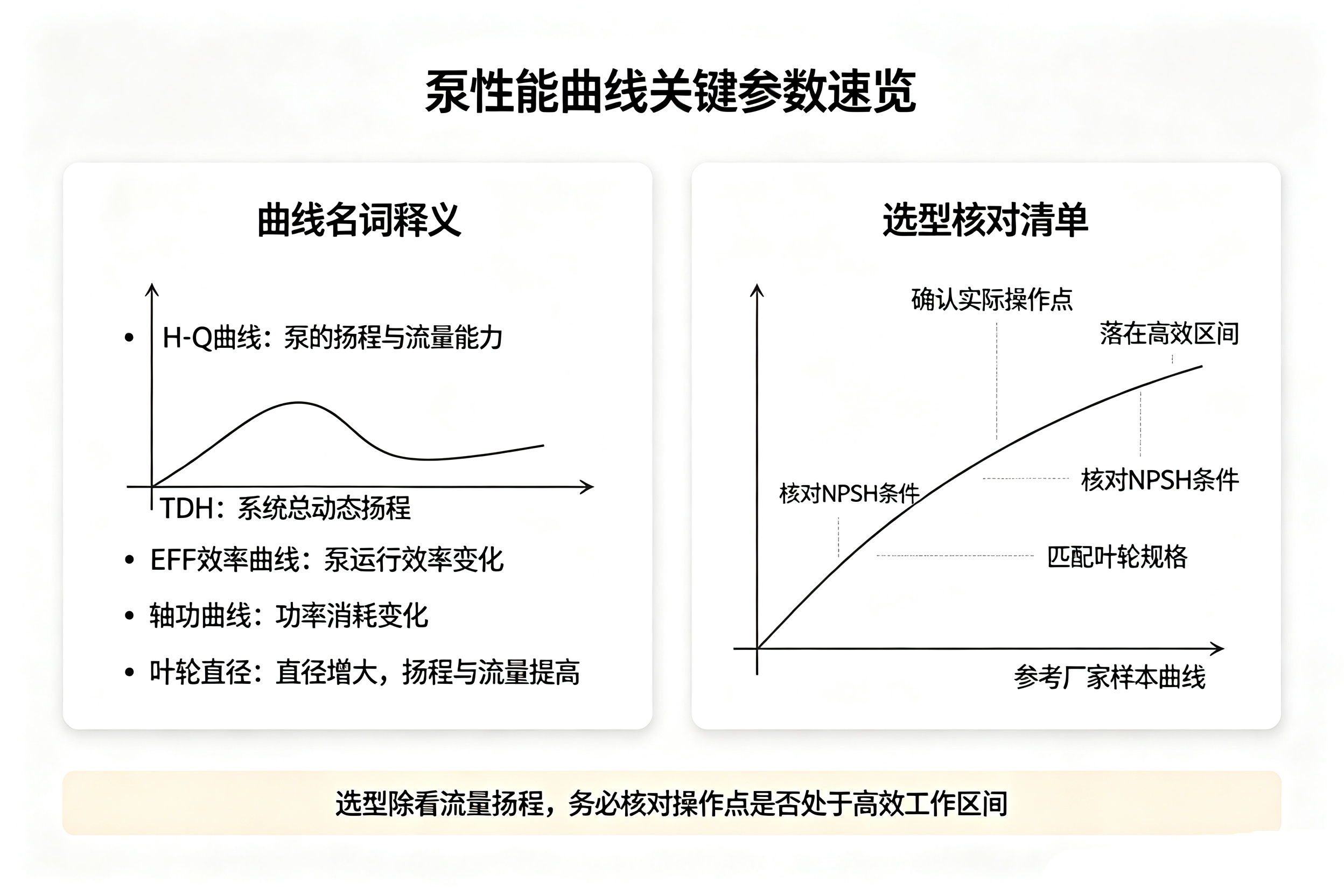

如性能曲线图所示，横轴为流量CAPACITY(Q)，纵轴左侧为扬程HEAD(H)，纵轴右侧为效率EFFICIENCY(%)与轴功(shaft power)。

图中上方第一条灰色直虚线为叶轮最大直径下的轴功表现，第二条灰色直虚线为叶轮最小直径下的轴功表现，红色POWER直线为符合客户提供操作条件的泵浦轴功表现。
图中下方第一条灰色曲虚线为叶轮最大直径下的性能曲线，第二条灰色曲虚线则为叶轮最小直径下的性能曲线，红色TDH曲线为符合客户提供操作条件的泵浦须求的性能曲线，也就是我们透过调整叶轮尺寸所得出来的，即呈现流量与扬程的关系。绿色EFF曲线则为泵浦的运转效率。

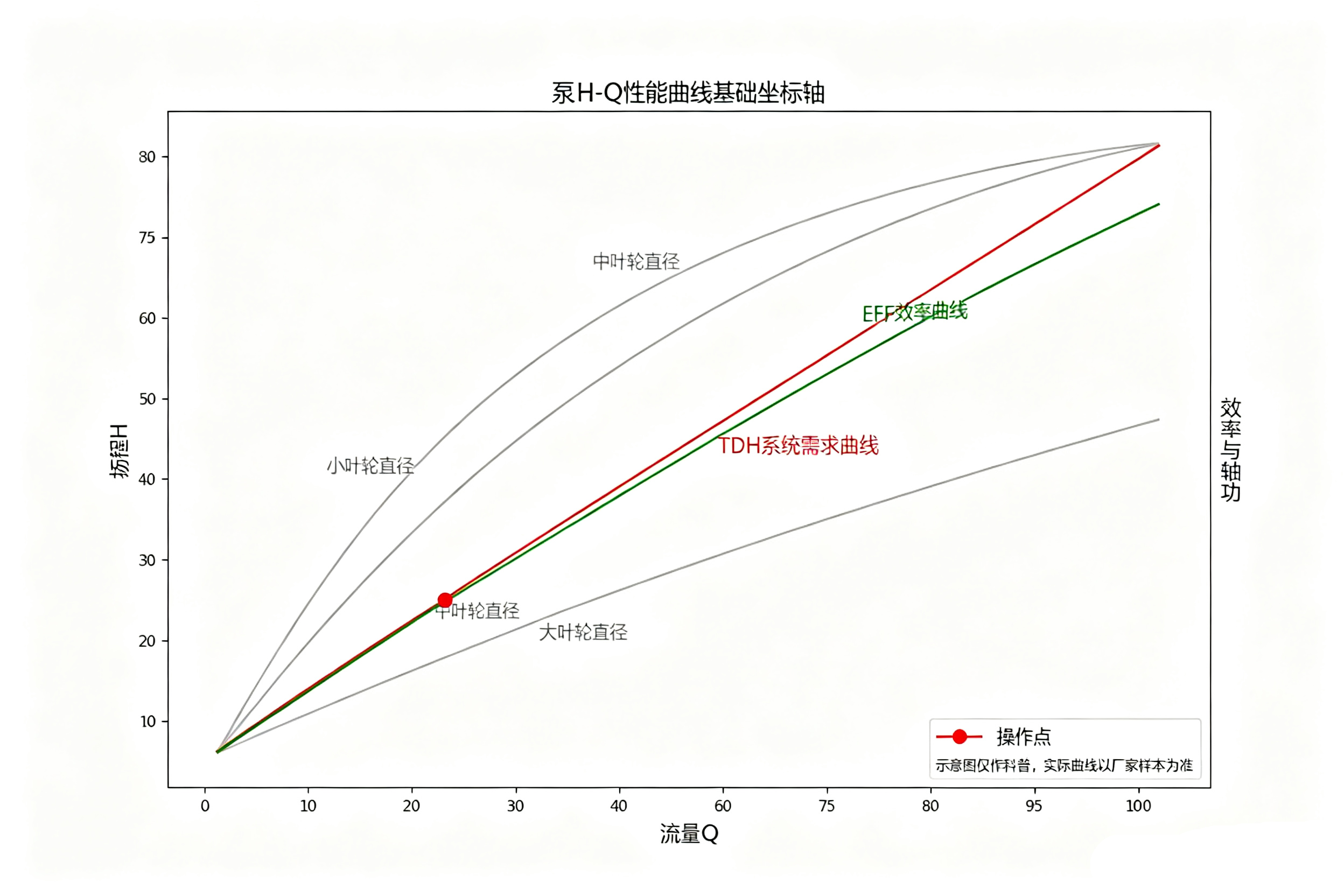

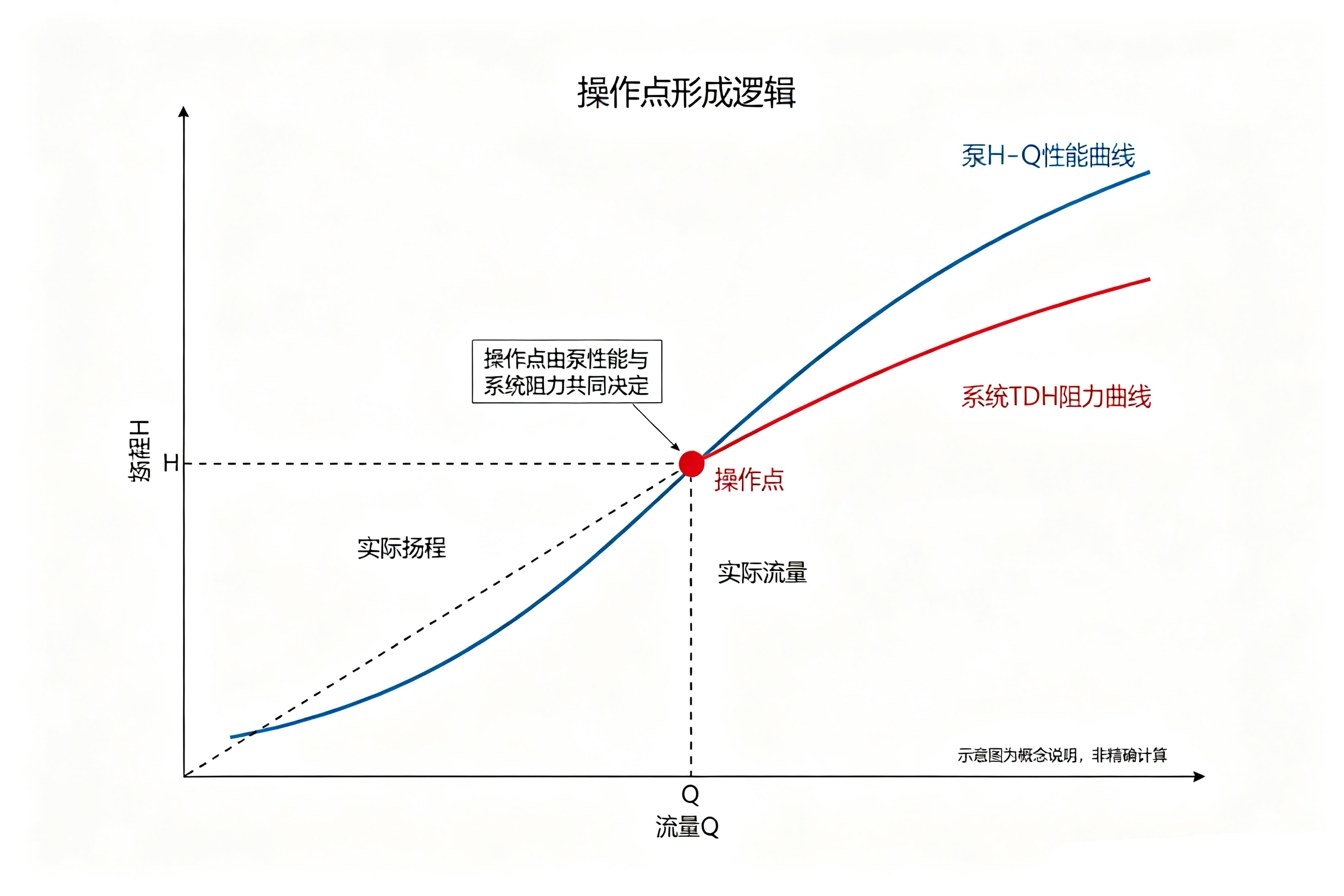

横轴根据须求流量，向上对照红色曲线，便能寻找到操作点(duty point)。由操作点向左和右侧纵轴对照，即可得出扬程及效率；向上对照红色直线，由交点(shaft power)向右侧纵轴对照，即可得知此操作条件下的轴功为多少。

泵浦的效率取决于操作点，而操作点的改变也会对现场制程连带很大的影响，因此泵浦正确选型是很重要的。
