G / SE / TG系列 内转齿轮式 G / SE / TG系列 内转齿轮式 G / SE / TG系列 内转齿轮式
DAIDO
产品特色

  • DAIDO内转齿轮系列广泛应用于石油化工、制药及食品等行业，适用于高黏度流体的输送。
  • 泵浦采用DAIDO自主研发的Taocloid齿形，可减少齿轮与小齿轮之间的滑动，并有助于降低流量波动及运行过程中的噪音与振动。
  • 针对不同应用需求，可提供超过200万种定制组合选择，主要可根据泵体材质、衬套材料、密封方式以及是否配置夹套等条件进行组合。
  • G、SE及TG系列分别对应不同的压力、温度、黏度及流量范围，可根据实际工况进行选型。

询价
上一个产品 下一个产品
  • 产品特点
  • 规格说明表
  • 产品应用

DAIDO内转式齿轮泵

专利——Taocloid齿形由DAIDO自主研发

  • 减少齿轮与小齿轮之间的滑动。
  • 有助于降低流量波动及运行振动。
  • 适用于较高转速运行，并有助于降低运行噪音与振动。
DAIDO 内转式齿轮泵 专利 Taocloid 齿形设计
DAIDO 内转式齿轮泵工作原理示意——大齿轮、小齿轮与月牙体结构

整组叶轮结构由一个大齿轮和一个小齿轮组合而成。大齿轮通过主要传动轴固定并运转，小齿轮则通过齿轮垫圈及插销由大齿轮带动。大、小齿轮的中心点以离心方式相互联结。转盘上方有一月牙体，运转于小齿轮外围和大齿轮内围间。

DAIDO 内转式齿轮泵流体传输路径示意——月牙体内侧吸液，外侧排液

于传动轴上的大齿轮带动小齿轮共同运转。小齿轮通过垫圈（轴承）在月牙体内侧运转，大齿轮则运转于月牙体外部，通过此作业程序将流体传送至排放口。

G系列
最大耐压 4.5Mpa
最大耐温 450°C
最大流体黏度 2,500,000mPa‧s
最大流量 660m³/h
主要材质 FC, SUS (特殊材质可提供)

Model No. Port Size Machine oil  500mPa‧s Machine oil 10000mPa‧s
Suction
(mm)		 Discharge
(mm)		 Speed
(min⁻¹)		 0.5MPaG Speed
(min⁻¹)		 0.5MPaG
Capacity
(m³/h)		 Motor Rating
(kw)		 Capacity
(m³/h)		 Motor Rating
(kw)
N0G(c) 20 20 600 1.3 1.5 350 0.75 2.2
N0G 20 20 600 2.2 1.5 350 1.3 2.2
N2G 25 25 560 3.4 2.2 320 1.9 2.2
N3G 40 40 520 7.3 3.7 290 4.1 3.7
N3.5G 50 50 520 12 5.5 290 6.6 5.5
N4G 65 65 470 17.6 7.5 270 10 7.5
N5G 80 80 420 26.3 11 260 16.2 15
N5G(L) 80 80 420 33.1 15 260 20.4 15
N6G 125 100 300 40 15 200 26.6 22
N6.5G 125 125 300 67.5 22 200 45.2 30
N7G 175 150 260 90.8 30 170 59.3 37
N7.5G 250 250 220 122 37 150 83 45
N8G 250 250 190 152 45 125 100 55
N8G(L) 250 250 190 172 45 125 113 55
N8.5G 300 300 170 208 55 120 146 75
N9G 300 300 160 221 55 110 152 75
N9G(L) 300 300 160 257 75 110 177 75
N10G 450 450 150 278 75 110 203 90
N10G(L) 450 450 150 315 90 110 230 110

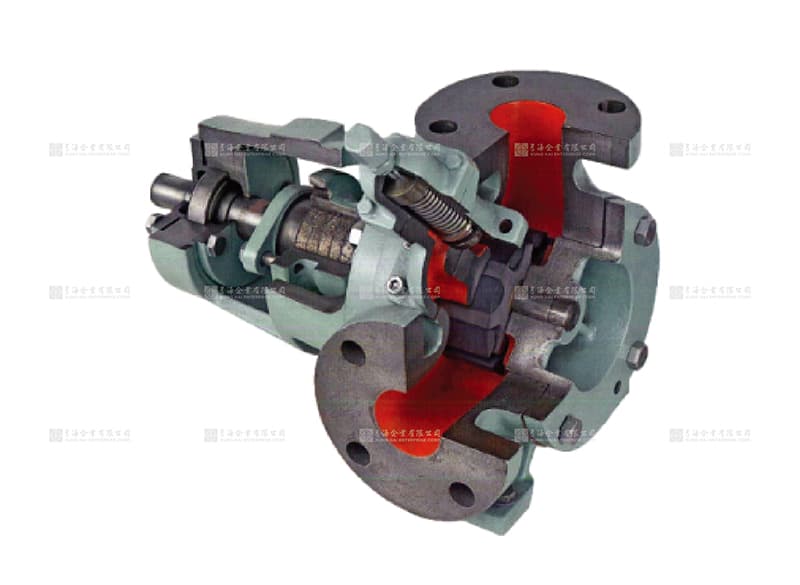

SE系列
最大耐压 1.0Mpa
最大耐温 150°C
最大流体黏度 50,000mPa‧s
最大流量 152m³/h
主要材质 SUS

Model No. Port Size Machine oil  500mPa‧s Machine oil 10000mPa‧s
Suction
(mm)		 Discharge
(mm)		 Speed
(min⁻¹)		 0.5MPaG Speed
(min⁻¹)		 0.5MPaG
Capacity
(m³/h)		 Motor Rating
(kw)		 Capacity
(m³/h)		 Motor Rating
(kw)
SE003 PT11/2 PT11/2 1000 1.3 1.9 600 1.1 1.5
SE007 40 40 1000 2.2 3.7 600 2.2 2.2
SE015 50 50 850 3.4 6.8 500 4.1 3.7
SE026 65 65 650 7.3 9.1 400 5.6 5.5
SE042 65 65 550 12 12.4 350 7.9 7.5
SE070 80 80 450 17.6 16.6 280 10.3 11
SE115 100 100 420 26.3 26.2 250 15.6 15
SE250 125 125 300 33.1 40 200 26.6 22
SE650 150 150 260 40 90 170 59.3 37
SE1000 250 250 220 67.5 122 150 83 45
SE1400 250 250 190 90.8 152 125 100 55

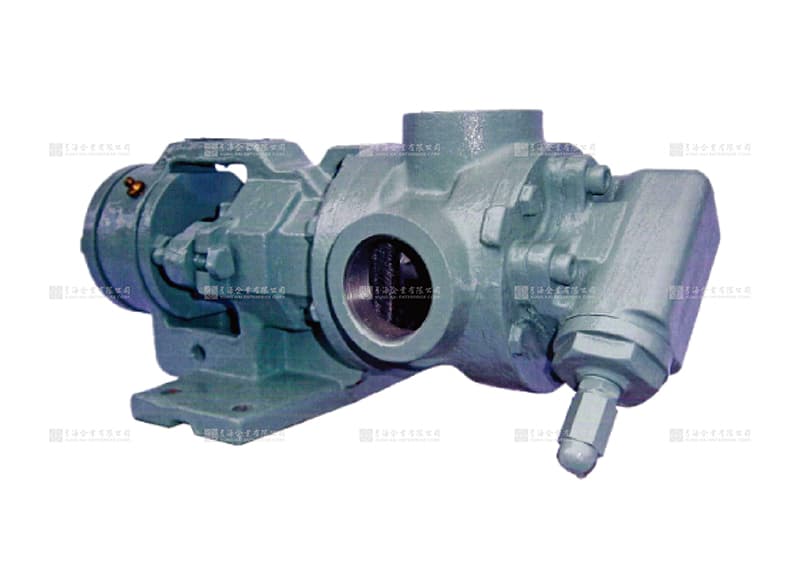

TG系列
最大耐压 1.38Mpa(200SIG)
最大耐温 149°C
最大流体黏度 75,000mPa‧s
最大流量 45m³/h
接管型式 NPT / BSPT / ANSI / DIN

Model No. Port Size Machine oil  500mPa‧s Machine oil 10000mPa‧s
Suction Discharge Speed
(min⁻¹)		 0.5MPaG Speed
(min⁻¹)		 0.5MPaG
Capacity
(m³/h)		 Motor Rating
(kw)		 Capacity
(m³/h)		 Motor Rating
(kw)
TG2F 1" 1" 1700 1.3 1.9 1100 1.2 1.5
TG4H 1½" 1½" 1100 2.2 2.1 950 1.8 2.2
TG4HL 1½" 1½" 1100 3.4 4.3 950 3.7 3.7
TG8AK 2" 2" 1100 7.3 11.5 700 7.2 5.5
TG8AL 2" 2" 1100 12 15.3 700 9.7 5.5
TG8K 2" 2" 520 17.6 11.2 350 7.5 3.7
TG8KK 2" 2" 520 26.3 14.9 350 10 5.5
TG8L 2" 2" 520 33.1 25.2 350 16.9 7.5
TG12LQ 2½" 2½" 520 40 25.2 350 16.9 7.5
TG15LL 3" 3" 520 67.5 31.5 350 21.2 11
*以上规格数据仅供初步选型用，请向我司索取正规数据*
高黏度化学流体：涂料、界面活性剂、胶粘剂、合成树脂、ABS、AS等。
石油工业：重油、柴油、沥青及各种润滑油等。
食品工业：动植物油、糖蜜、果浆、果汁、沙拉油、巧克力酱等。
