离心泵是工业生产中应用广泛的泵类之一。合理的管路配置和配件安装，有助于维持离心泵的稳定运行，并降低因管路阻力、压力波动及安装不当造成的运行问题。

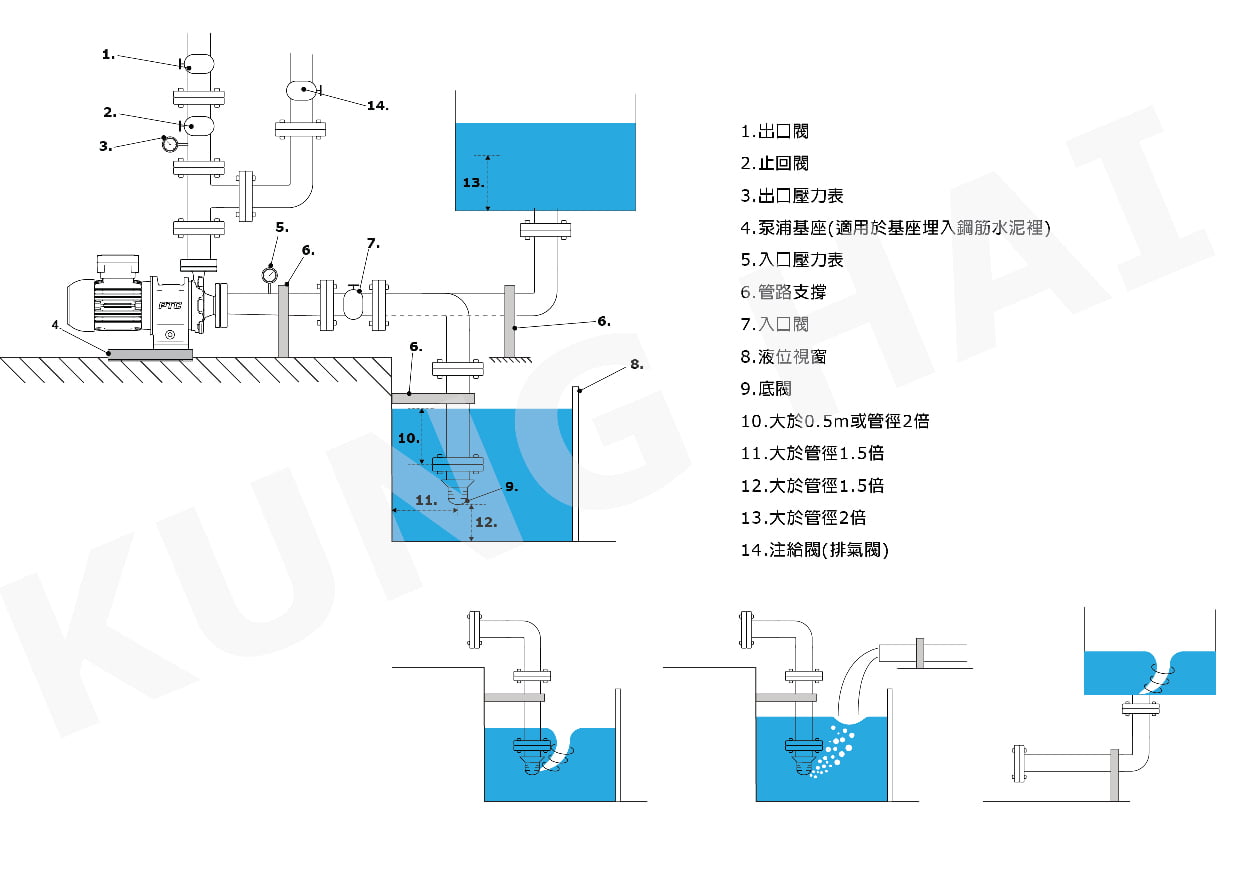

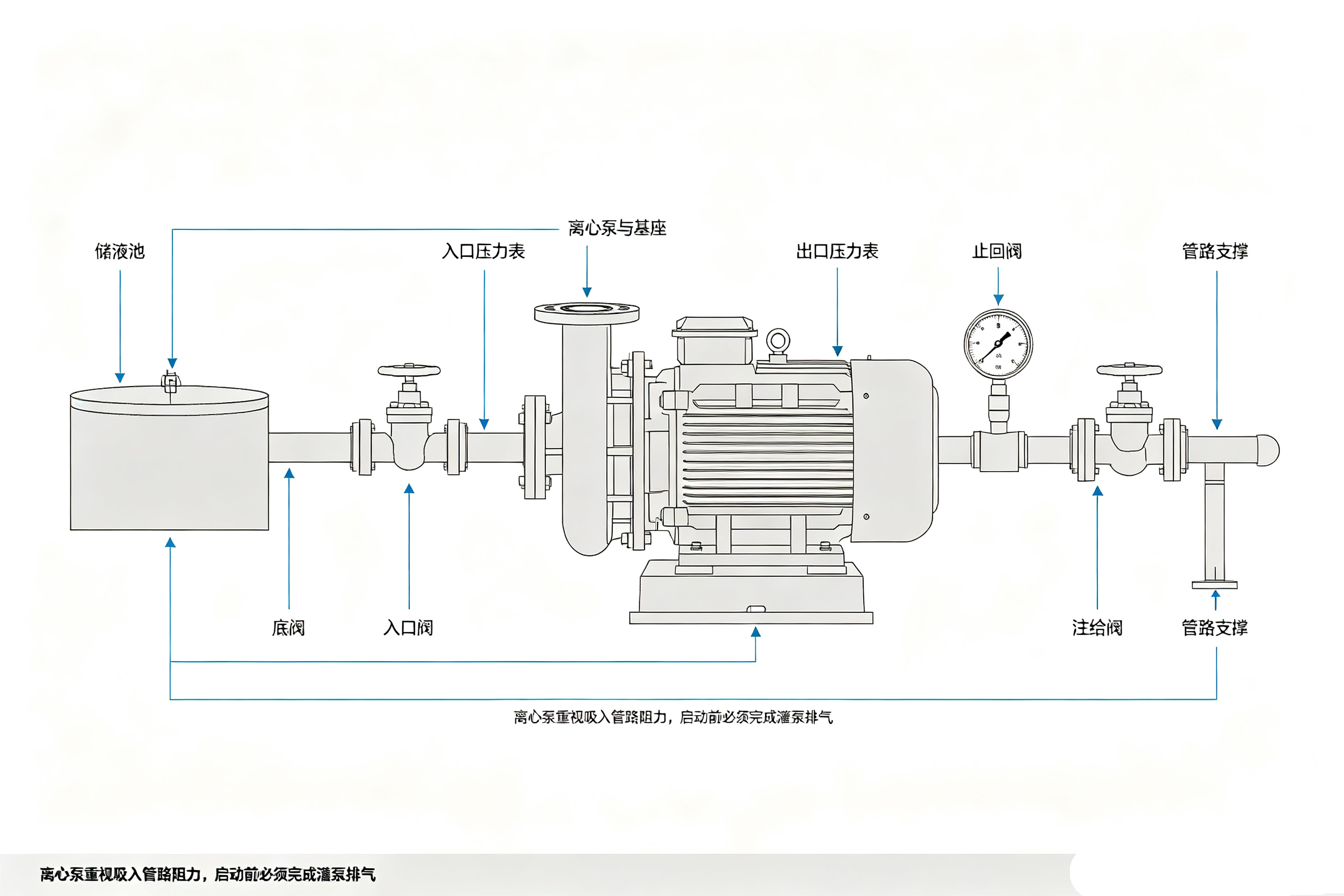

管路配置说明

出口管路

• 出口阀（1）：用于切断出口管路，并可根据系统运行需求调节流量
• 止回阀（2）：用于减少介质倒流对泵浦及管路系统造成的影响
• 出口压力表（3）：用于监测泵浦出口压力及运行状态

入口管路

泵浦安装

• 泵浦基座（4）：用于支撑及固定泵浦，基础应具有足够的强度与稳定性，并根据现场安装条件进行配置

安装尺寸要求

• 底阀至池底距离：应根据底阀尺寸、吸入管路及现场液位条件合理设置，避免吸入端靠近池底造成流动阻力或吸入杂质
• 入口管径：应根据泵浦流量、吸入条件及管路长度进行选择，避免因管径过小增加吸入侧压力损失
• 出口管径：应根据泵浦流量、系统压力及管路长度进行选择，以控制管路压力损失

注给/排气

• 注给阀（14）：用于泵浦启动前的灌泵及排气，具体配置应根据泵浦安装方式及系统条件确定

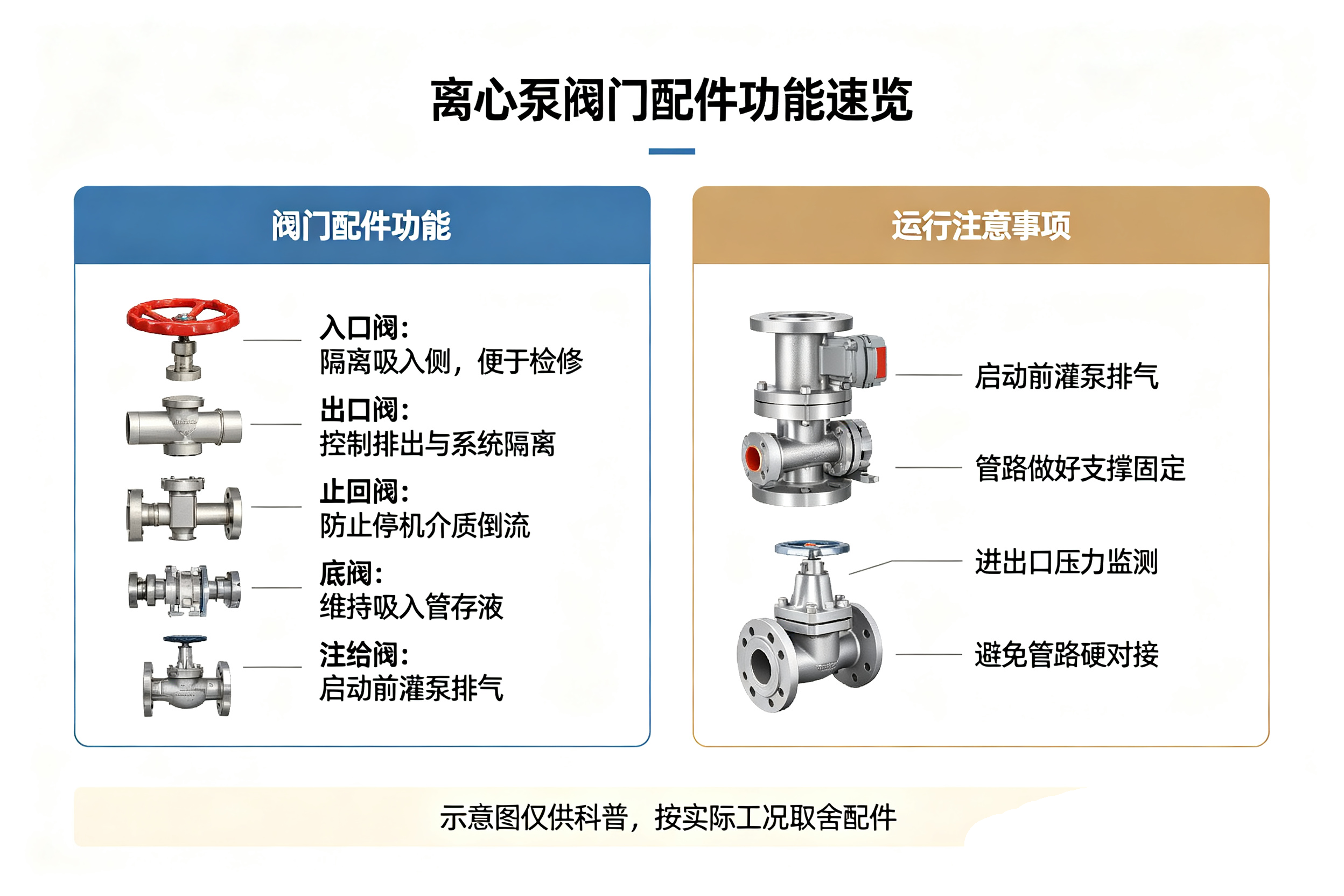

阀门配置

• 入口阀：用于切断入口管路，便于设备维护与检修；运行时应根据泵浦及系统要求保持适当的开启状态
• 出口阀：用于切断出口管路，并可根据系统运行需求调节流量
• 止回阀：根据系统需求配置，用于减少停机或压力变化时的介质倒流
• 注给阀：用于泵浦灌泵及排气，具体用途依泵浦结构及安装方式而定

压力控制

• 在泵出口安装压力表（3），用于监测出口压力及运行状态
• 在泵入口安装压力表（5），用于监测入口压力及吸入条件
• 可根据系统需求设置压力上限报警，用于及时发现异常压力变化
• 定期检查压力表的准确性及运行状态，必要时进行校验

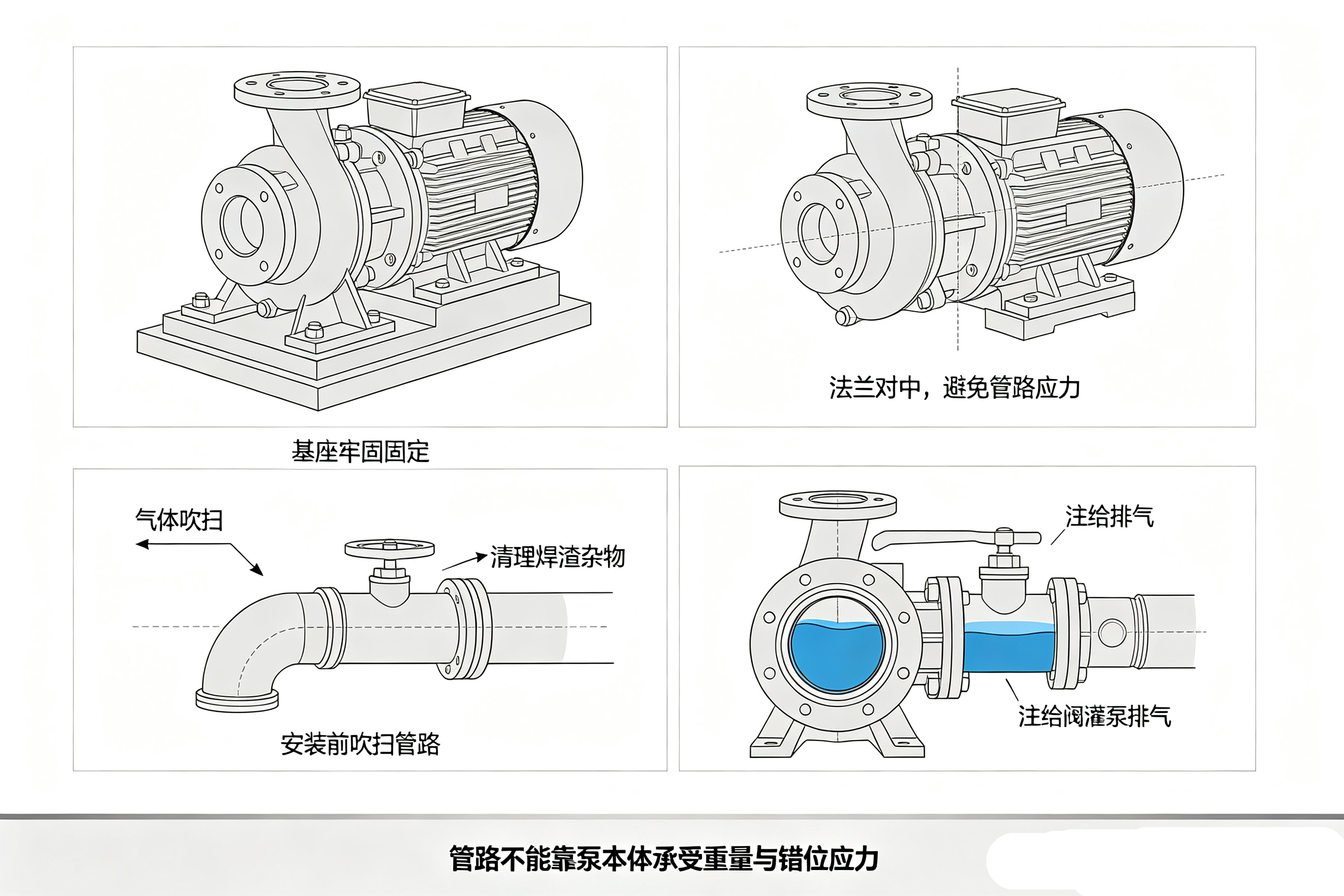

安装注意事项

• 泵体应安装在平稳、牢固且具有足够承载能力的基础上
• 进出口法兰应与管路保持良好对齐，避免强行连接或将管路应力传递至泵浦
• 管路连接处应根据介质性质及法兰形式选择适合的密封方式，以降低泄漏风险
• 安装完成后应根据现场条件对管路进行清洁或吹扫，避免焊渣、金属屑等杂物进入泵浦
• 初次运行时，应根据泵浦类型及制造商要求进行灌泵和排气，并逐步开启出口阀，确认压力、流量及运行状态正常后再调整至所需工况

常见问题

Q：离心泵入口为什么要设置底阀？

A：对于需要维持吸入管路充液的特定安装方式，底阀可减少停机后液体回流，使泵浦再次启动时较容易保持灌泵状态。若底阀带有过滤功能，也可根据系统需求协助拦截较大颗粒杂质。实际是否需要安装，应结合泵浦安装方式及系统条件确认。

Q：出口为什么要安装止回阀？

A：止回阀可用于减少停机或系统压力变化时的介质倒流，并在特定系统中降低倒流对泵浦及管路造成的影响。是否需要配置，以及止回阀的安装位置和类型，应根据系统设计及实际工况确定。

Q：注给阀的作用是什么？

A：注给阀或排气装置可用于离心泵启动前的灌泵及排气，使泵浦内部及吸入侧具备适当的充液条件。具体操作方式应根据泵浦结构、安装方式及制造商要求进行确认，以避免泵浦在缺液条件下运行。

合理的管路配置和配件安装，有助于维持离心泵的稳定运行，并降低管路阻力、压力波动及安装不当对设备造成的影响。阀门、压力监测及管路支撑等配置，应结合泵浦特性与实际系统条件进行选择。

本文内容仅供选型与应用参考，实际配置应结合泵浦特性、介质性质及系统工况进行确认。如有相关疑问，建议咨询弓海专业人员。
