法兰在管道连接中扮演重要角色。如果还不熟悉法兰的基本类型，可以先看什么是法兰？法兰的种类有哪些。选型时除了密封面形式，还要关注法兰规格标准（ANSI、JIS、DIN、GB 等），这部分将在下一篇文章介绍。此外，若法兰需要用于易燃易爆环境，还要参考的相关说明。

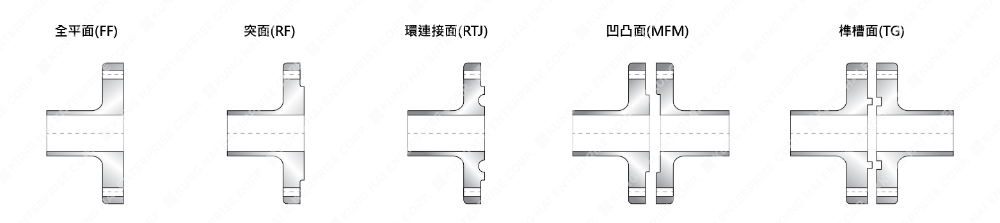

常见的法兰密封面形式与代号
法兰密封面的形式直接决定密封效果和适用场景。下面介绍五种常见形式、它们的特点，以及各自适用的垫片种类。
1. 全平面（FF, Flat Face）
全平面是光滑平整的密封面，结构简单，便于加工内衬防腐层。安装时软垫片覆盖整个法兰面，接触面积大，受压后垫片容易往两侧移动甚至被挤出，密封性较差，多用于低压、常温管道。适用的垫片材质以非石棉橡胶等非金属软垫片为主。
2. 突面（RF, Raised Face）
突面是工业上应用最广的密封面形式。密封面是一个高于法兰螺栓孔圆周的环形凸面，垫片被压紧时压力集中在较小的区域，受压能力更高，密封效果也更好。适用的垫片材质很广，包括非金属包覆垫片、金属缠绕垫片等，涵盖中、高压系统。
3. 凹凸面（MFM, Male and Female Face）
凹凸面由一个凹面和一个凸面组成，必须配对使用。安装时垫片放在凹面里，凸面压入凹面卡住垫片，挤动风险低，适合高压、密封要求严格的场合。但凹凸面拆装不便，每次检修都要重新对准，维护成本较高。适用的垫片材质包括各种非金属平垫片、非金属包覆垫片、金属包覆垫片、金属缠绕垫片等。需要注意的是，在高温环境下垫片仍有可能被挤出，使用时需结合实际工况评估。
4. 榫槽面（TG, Tongue and Groove Face）
榫槽面由一个榫面和一个槽面组成，也必须配对使用。垫片放在槽内，压缩面积小，受力均匀，不易被挤动，也不与介质直接接触，密封效果非常好，特别适合高压、易燃易爆、有毒介质等严苛场景。适用的垫片材质包括各种金属及非金属平垫片、金属包覆垫片、金属缠绕垫片等。
5. 环连接面（RTJ, Ring Type Joint Face）
环连接面是在法兰面上加工出环形槽，安装时把圆形金属密封环放进槽里。拧紧螺栓后，金属环被压缩变形，形成紧密的金属对金属密封。垫片不与介质直接接触，密封性极强，常用于高温高压、易燃易爆、有毒介质等严苛场合。适用的垫片为八角形或椭圆形金属环。
以上是五种基本法兰密封面形式。当考虑泵浦需要搭配安装的法兰时，建议先咨询专业人员再选用，避免因密封面形式不匹配造成泄漏。在化工产业应用案例中，不同介质对密封面形式的要求差异很大，选型时需结合实际工况判断。
法兰密封面形式与代号常见FAQ
Q1：法兰密封面形式有多少种？
常见的有五种：全平面（FF）、突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RTJ）。不同形式对应不同的压力等级和介质特性。
Q2：突面（RF）为什么用得最广？
突面结构简单、加工方便、密封效果好、价格适中，能覆盖中、高压的大部分场景，是工业上最常用的密封面形式。
Q3：全平面（FF）适合什么场景？
全平面接触面积大，密封性较差，多用于低压、常温管道，特别是需要内衬防腐层的场合，比如化工、水处理行业。
Q4：凹凸面（MFM）和榫槽面（TG）有什么区别？
凹凸面由一个凹面和凸面配对，垫片放在凹面里；榫槽面由一个榫面和槽面配对，垫片放在槽内。榫槽面密封性更好，特别适合高压、易燃易爆、有毒介质等严苛场景。
Q5：环连接面（RTJ）适合什么场景？
环连接面采用金属对金属密封，密封性极强，常用于高温高压、易燃易爆、有毒介质等严苛场合，比如石化、油气管道。
Q6：法兰密封面和垫片怎么搭配？
基本原则是低压配非金属软垫片（橡胶、石墨），中高压配缠绕垫片或包覆垫片，高温高压或严苛介质配金属环（RTJ）。具体选型要结合介质、温度、压力综合判断。
