产品特色
- PTC-100~PTC-251系列为小型磁力无轴封泵浦，无轴封的设计能有效避免泄漏疑虑。
- 提供耐腐蚀材料GFR-PP或CFR-ETFE制成产品。
- 结构简单，方便维护，特殊设计达到高性能及轻量化 ，同时延长泵浦的耐久性与使用寿命。
- 搭配电机使用范围0.25~0.75kw(0.33HP~1HP)。
- 点击右侧"咨询电话"或"添加微信"，立即联系业务端口。
- 产品特点

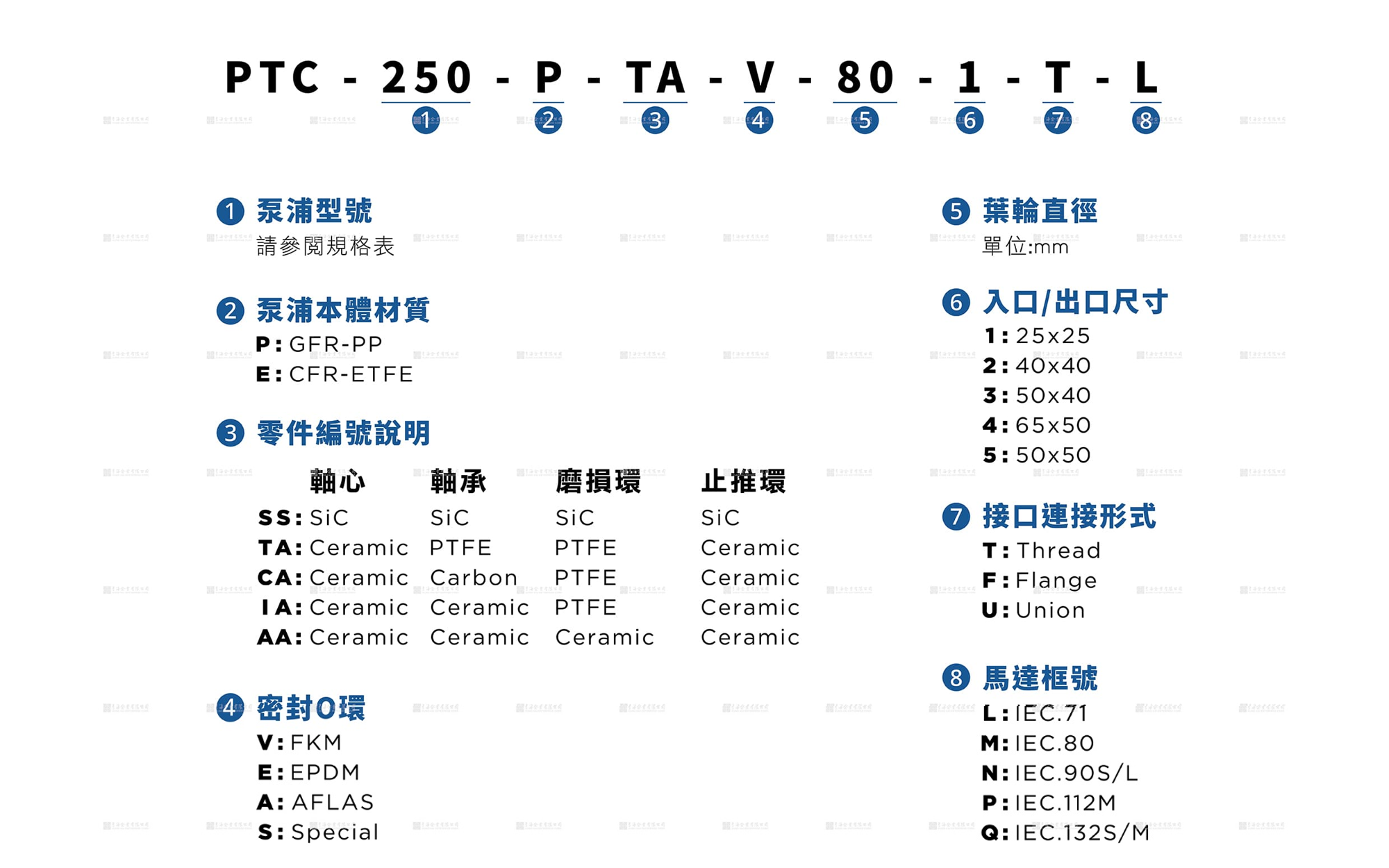

- 型号说明
- 规格说明表
- 性能曲线图
- 产品应用
通用法兰
采用通用法兰规格设计，符合ANSI、JIS 和 DIN使用。
叶轮
叶轮与内磁铁采用一体成形设计，提升运转时的稳定性，避免长时间运转使用造成分离。
前盖
采用活动式法兰，配管安装时可自由调整螺丝孔位置，避免造成出入口的泄漏。
后盖
后盖特殊强化结构设计，无需额外铁件支撑，大幅提升整体耐压性、耐久性及运转效率。
轴承
轴承内部流道专利设计，可使流体快速通过并带走内部机械热能，避免流体结晶而造成轴心卡死。另提供陶瓷与碳化矽做选择。
轴心三角架
轴心三角架与前盖为一体成形式设计，降低因长期运转时生成的些微震动而造成脱落的风险。
反涡流设计
后盖提供标准配置的反涡流设计(Anti-Vortex)，避免细微杂质或颗粒因流体惯性运动残留于后盖内，造成表面刮伤形成泄漏。
托架
专利设计托架采用工程塑料GFR-PP材质设计，强化表面耐腐蚀能力及具轻量化特性，安装马达为标准IEC框号，无须特殊安装工具及校正对心。
| 型号 | 入口/出口尺寸 (mm) |
标准流量/扬程 (L/min-m) |
最大流量 (L/min) |
电机使用功率 (kw) |
|||
|---|---|---|---|---|---|---|---|
| 入口 | 出口 | 50Hz | 60Hz | 50Hz | 60Hz | ||
| PTC-100 | 25 | 25 | 70-6.9 | 70-10.6 | 110 | 110 | 0.25/0.37 |
| PTC-250 | 25 | 25 | 50-10.7 | 50-15.3 | 140 | 150 | 0.37 |
| PTC-251 | 25 | 25 | 90-14.9 | 90-20.3 | 150 | 160 | 0.75 |
*以上规格数据仅供初步选型用，请向我司索取正规数据*
