产品特色
- CEH系列为多段式泵浦，带有放射状叶轮，适用于倒抽或卸料的应用。
- 在不利的吸入条件下可顺利输送液体。
- 可处理高达50%的气液混合液体。
- SIHI Side Channel 泵浦的特殊结构使其NPSH值非常低(小于0.5m)，因此非常适用于液体接近沸点的输送。
- 点击右侧"咨询电话"或"添加微信"，立即联系业务端口。
- 产品特点
- 规格说明表
- 产品应用
SIHI多段式泵浦
多段式泵浦作动原理
多段式泵浦适用于输送低NPSH的操作条件上，基本上在吸入端的最前端为离心式的叶轮(1)，此叶轮为诱导叶轮，可提供足够的压力以克服第一段的入口压力损 失或所需要的NPSH。

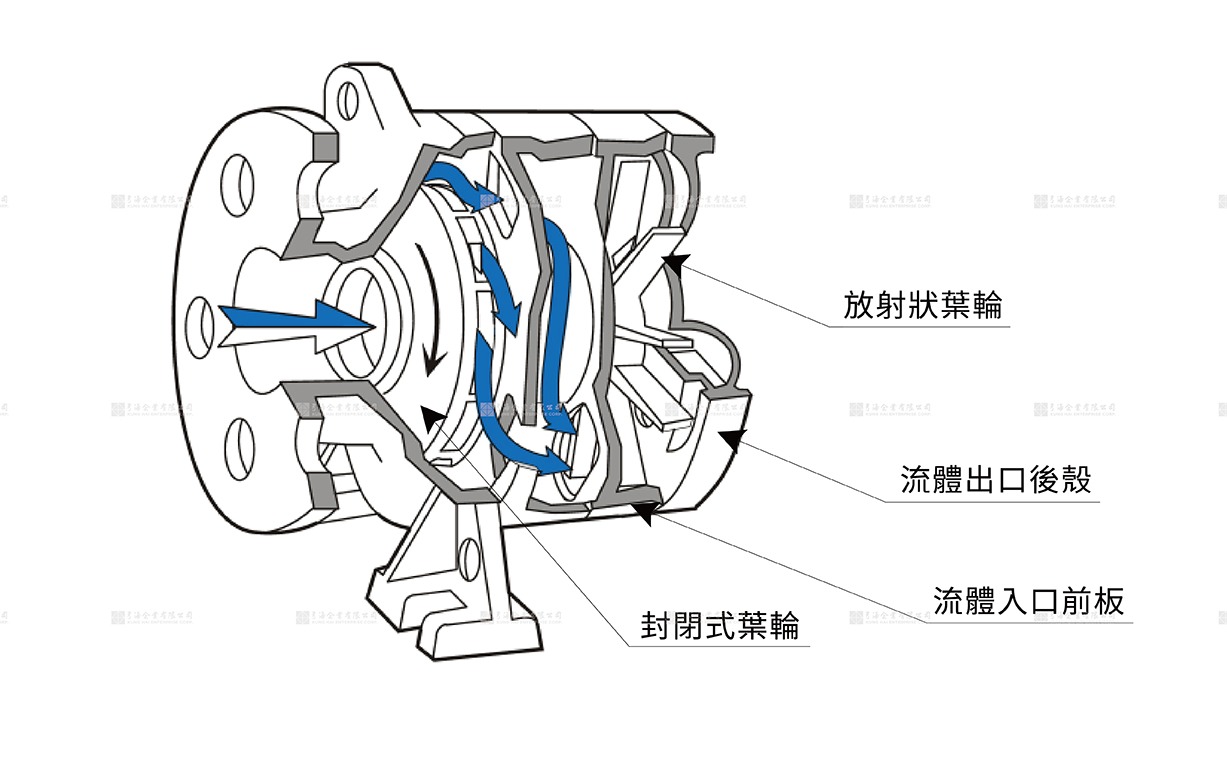

基本构造

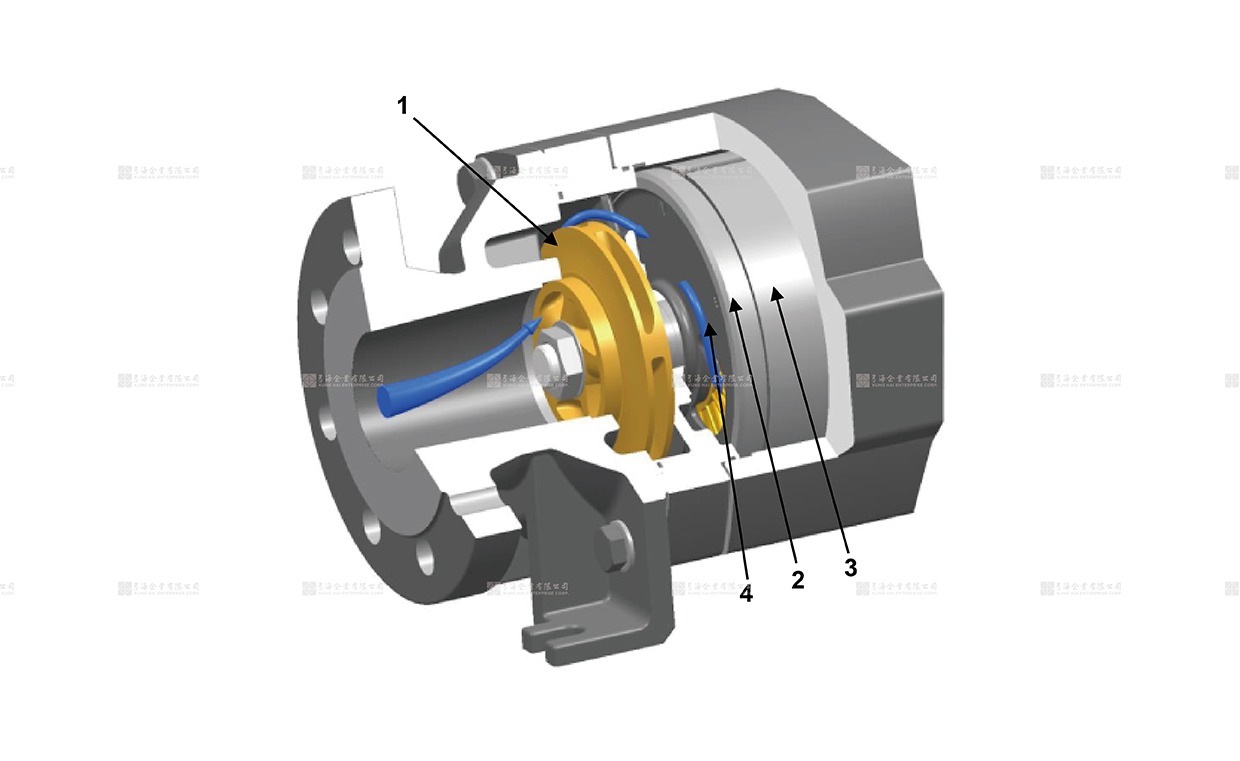

(1)封闭式叶轮 (2)流体入口前板 (3)流体出口后壳 (4)放射状叶轮，介于(2)与(3)之间里。

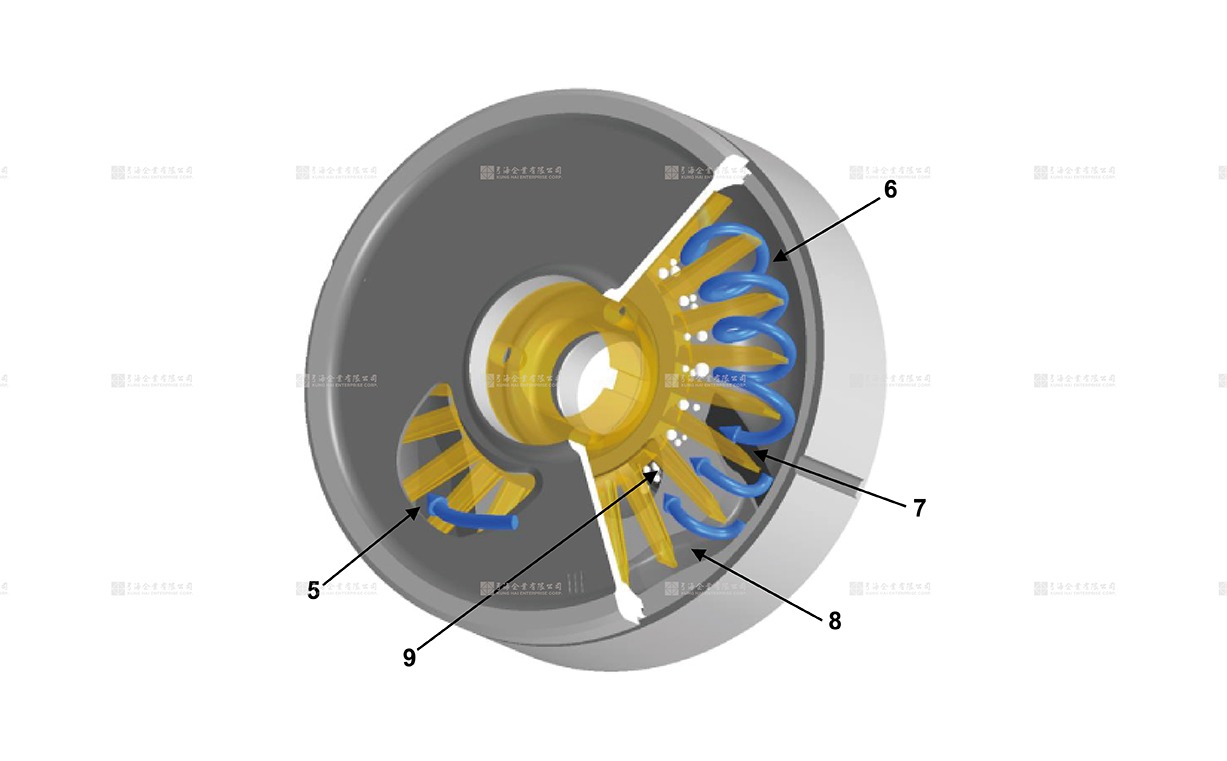

当流体从前板的入口进入后(5)，由于流体进入放射状叶轮时的反覆运动所产生的压力(6)，进而将流体吸入 ，流体进入后壳的出口直接到达下一个阶段Stage(7)， 当流体在放射状叶轮的转动下产生离心运动，引起流体的涡流效应让气体因正向效应集中至叶轮根部，使气体由气槽通过。
| CEH系列/AEH系列 | |
|---|---|
| 最大流量 | 35m³/h |
| 最高扬程 | 354m |
| 转速 | 1800 rpm |
| 最大耐温 | 180°C |
| 最大压力 | 40 bar |
| 材质 | 灰口铸铁/球墨铸铁/不锈钢 |
| AKH系列 | |
|---|---|
| 最大流量 | 35m³/h |
| 最高扬程 | 242m |
| 转速 | 1800 rpm |
| 最大耐温 | 120°C |
| 最大压力 | 25 bar |
| 材质 | 灰口铸铁/青铜/不锈钢 |
| AOH系列 | |
|---|---|
| 最大流量 | 7.5m³/h |
| 最高扬程 | 98m |
| 转速 | 1800 rpm |
| 最大耐温 | 120°C |
| 最大压力 | 10 bar |
| 材质 | 灰口铸铁 |
| ADH系列 | |
|---|---|
| 最大流量 | 7.2m³/h |
| 最高扬程 | 250m |
| 转速 | 3000 rpm |
| 最大耐温 | 120°C |
| 最大压力 | 25 bar |
| 材质 | 灰口铸铁 |
*以上规格数据仅供初步选型用，请向我司索取正规数据*
