产品特色
- KUROSE标准型螺旋式热交换器为紧凑型高效热交换器（CHE）。
- 整体体积小，有助于节省安装及设备占用空间。
- 具备自清洁功能，可用于容易结垢的流体。
- 适合长时间连续运行。
- 提供多种传热面积选择。与壳管式热交换器等其他类型热交换器相比，螺旋式热交换器在设备体积、维护便利性及供应效率等方面具有一定优势。
- 产品特点
- 规格说明表
- 产品应用

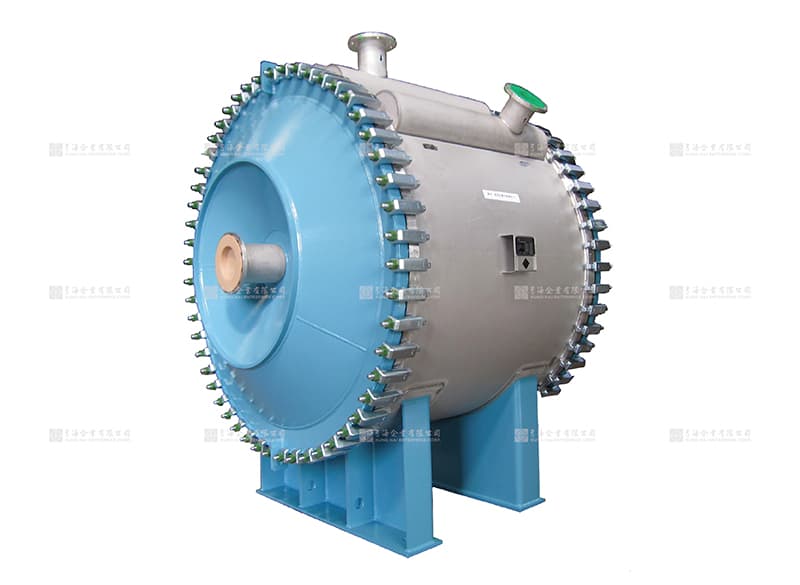

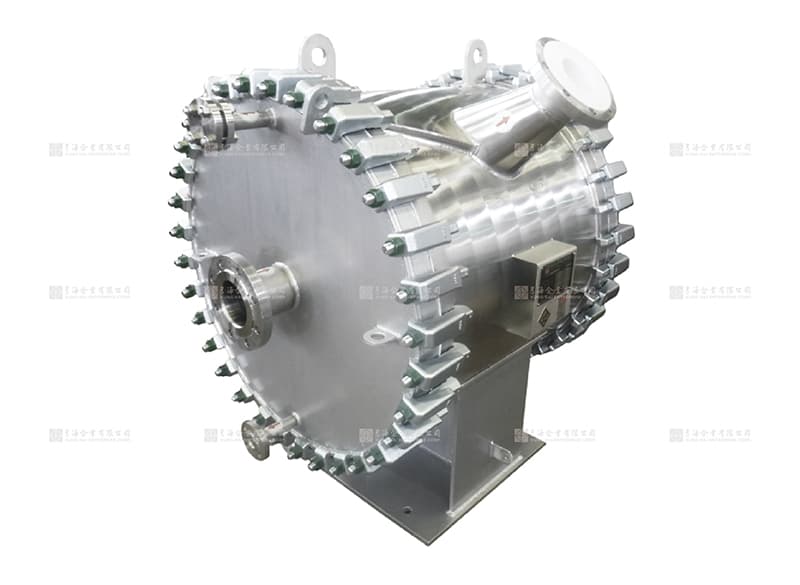

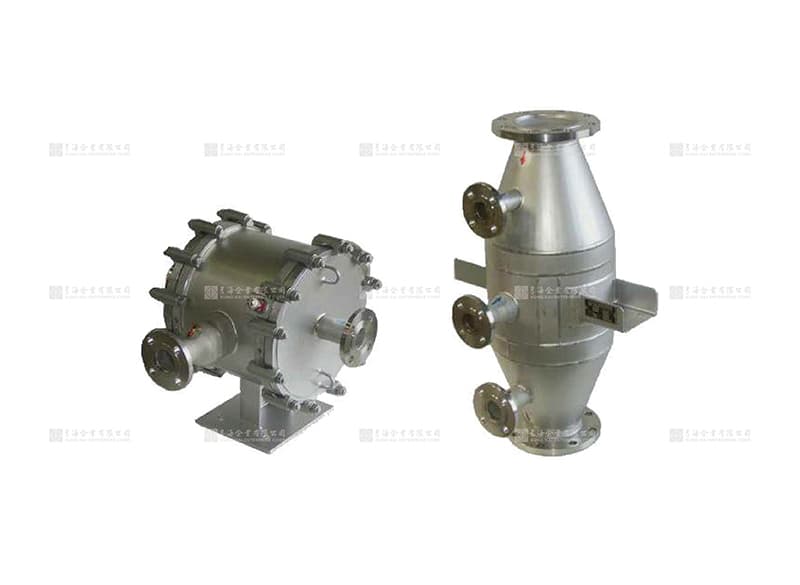

KUROSE 螺旋式换热器
流道示意图
流体 A 由中心进入设备，沿螺旋通道由内向外流动；流体 B 由上方入口进入，并沿周边螺旋通道向中心流动。两种流体呈逆向流动，有助于提高热交换效率。
高传热系数
螺旋流道容易形成湍流。通过选择合适的螺旋流道，可调整流体流速及流动状态，从而提高热传递效率。
自清洁功能
螺旋式热交换器采用单一流道设计，并利用流体流动产生的离心作用，使含有一定固体杂质的流体不易在流道内滞留。
当固体颗粒进入流道并造成局部堵塞时，流道截面积减小，流体流速随之增加，并产生压力变化，有助于将堵塞物带出。
自清洁功能有助于延长设备清洗及维护周期，并减少因清洗维护造成的停机时间。
有效利用温差
即使在温差较小的工况下，螺旋式热交换器通过逆流设计仍可进行有效的热交换，有助于提高热能利用效率。
体积小，增加可利用空间
螺旋式热交换器具有较高的换热效率，因此在相同换热需求下，设备整体体积可小于部分传统壳管式热交换器，有助于节省设备安装空间。
维护时，拆除端盖后即可直接目视检查流道及内部状况，便于进行检查及清洁，并有助于缩短维护停机时间。
安全注意事项：
在开启端盖前，必须确认热交换器两侧压力已经完全释放。未完全泄压即开启端盖，可能造成人员伤害或导致热交换器损坏。
清洗方式
化学药液循环清洗
水刀清洗
标准型螺旋式热交换器
| 型号 | KSHS-1H (液对液) | KSHS-2V (气对液) |
|---|---|---|
| 最大耐温 | 200°C | 200°C |
| 最大耐压 | 0.6MPaG | F.V~0.5MPaG |
| 材质 | SUS316L | SUS316L |
| 法兰 | JIS or ANSI | JIS or ANSI |
| 热传面积 | 2m² / 4m² / 8m² / 12m² | 2m² / 4m² / 8m² / 12m² |
| 产品应用 | 加热 / 冷却 / 热回收 | 冷凝 |
产品技术数据
| 类型 | 1H (卧式) / 1V (立式) | ||||||
|---|---|---|---|---|---|---|---|
| 热传面积(m²) | 2 | 4 | 8 | 12 | |||
| 螺旋纹 | H | H | L | H | L | H | L |
| 型号 | 2H | 4H | 4L | 8H | 8L | 12H | 12L |
| 主要材质 | SUS316L | ||||||
| 最大耐温 | 200°C | ||||||
| 最大操作压力 | F.V~0.5MPaG or 0~0.6MPaG | ||||||
| 喷嘴尺寸 | 40A | 50A | 65A | 50A | 65A | 50A | 65A |
| 法兰 | JIS10K | ||||||
| 类型 | 2V (立式) | ||||||
|---|---|---|---|---|---|---|---|
| 热传面积(m²) | 2 | 4 | 8 | 12 | |||
| 螺旋纹 | H | H | L | H | L | H | L |
| 型号 | 2H | 4H | 4L | 8H | 8L | 12H | 12L |
| 主要材质 | SUS316L | ||||||
| 最大耐温 | 200°C | ||||||
| 最大操作压力 | F.V~0.5MPaG or 0~0.6MPaG | ||||||
| 喷嘴尺寸 | 150A | 200A | 200A | 250A | 300A | 300A | 300A |
| 法兰 | JIS10K | ||||||
*以上规格数据仅供初步选型用，请向我司索取正规数据*
试验工厂
实验室设备
通风冷凝器
空调(空间加热和加湿)
采样用冷却器
半导体制造设备（化学品加热、纯水冷却器、空调等）
溶剂回收
