产品特色
- DAIDO MAG Pump系列采用稀土类磁体构成内、外磁耦合结构，并结合专利Taocloid齿形，形成内转齿轮式无轴封泵浦设计。
- 采用磁力驱动及无轴封结构，有助于降低输送过程中发生流体泄漏的风险。
- 产品特点
- 规格说明表
- 产品应用

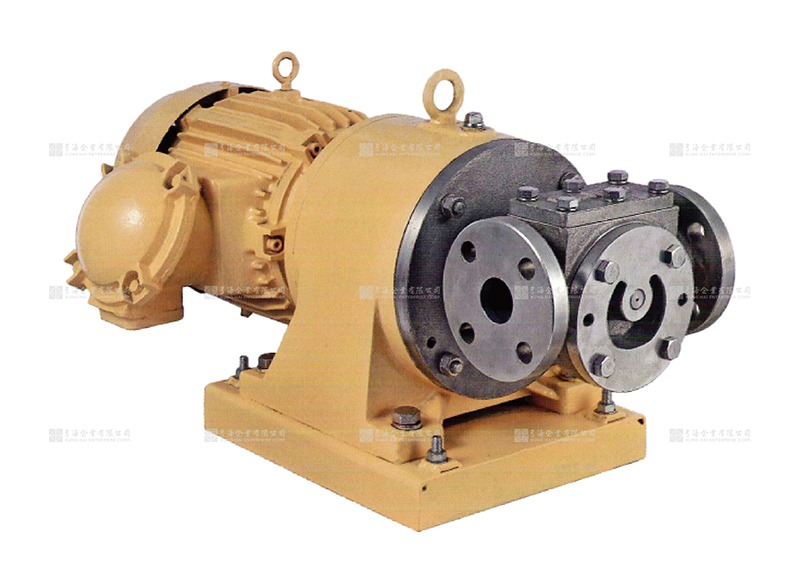

DAIDO内转式齿轮泵
DAIDO MAG系列，磁力驱动无轴封型式
- 内部转动机械采用内转齿轮式结构。
- 采用无轴封设计，有助于降低流体泄漏风险。
- 最高使用温度可达200°C。
- 内部齿轮主要采用DAIDO专利Taocloid齿形。
| M系列 | |
|---|---|
| 前盖/前盖护体 | SCS13 / SCS14 / SCS16 |
| 大齿轮 | SUS304 / SUS316 / SUS316L |
| 小齿轮 | SUS304 / SUS316 / SUS3016L / PEEK |
| 驱动轴 | SUS304 / SUS316 / SUS316L |
| 旋转轴承 | SiC / Carbon |
| Model No. |
Port Size |
Max temperature (°C) |
Viscosity (mPa‧s) |
Capacity (m³/h) |
Pressure (MPaG) |
Speed (min⁻¹) |
Motor Rating (kw) |
|---|---|---|---|---|---|---|---|
| M04 | 40A | 110 | 5 | 1.8 | 0.5 | 1200 | 1.5 |
| 300 | 2.1 | 0.6 | 1000 | 1.5 | |||
| 1000 | 1.8 | 0.6 | 900 | 1.5 | |||
| 5000 | 0.9 | 0.5 | 400 | 1.5 | |||
| M07 | 40A | 110 | 5 | 3.4 | 0.5 | 1200 | 1.5 |
| 300 | 3.6 | 0.6 | 1000 | 2.2 | |||
| 1000 | 3.4 | 0.6 | 900 | 3.7 | |||
| 5000 | 1.5 | 0.6 | 400 | 2.2 | |||
| M26 | 65A | 110 | 5 | 7.2 | 0.5 | 1200 | 3.7 |
| 300 | 7.8 | 0.6 | 1000 | 3.7 | |||
| 1000 | 6 | 0.6 | 800 | 5.5 | |||
| M15 | 50A | 110 | 5 | 10.8 | 0.5 | 1000 | 5.5 |
| 300 | 11.4 | 0.5 | 800 | 5.5 | |||
| 1000 | 8.4 | 0.4 | 600 | 3.7 |
*以上规格数据仅供初步选型用，请向我司索取正规数据*
石油工业：碳氢化合物、聚合物
化学工业：精细化工、合成树脂、塑料、合成纤维、溶剂、酸、碱
涂料产业：油漆、清漆、染料和印刷油墨、粘合剂、添加剂
医药产业：有毒介质工况输送
