产品特色
- INNOMAG磁力泵 U-MAG系列为内衬型无轴封磁力泵，提供高纯度氟塑料材质。
- 采用无轴封及全密封设计，有助于降低运行过程中的流体泄漏风险。
- 根据INNOMAG相关资料，与典型密封泵及无轴封泵相比，平均能耗可降低10～46%；实际能耗表现需根据具体型号及运行工况评估。
- 泵接液部分可选择电子级PFA材质或ETFE材质，以达到超低释出物的制程要求，在半导体、LCD及电路板制程中广泛应用。
- 整机结构紧凑，经特殊设计，可在小体积泵送应用中提供相应的输送性能。
- 多功能及紧凑型设计具有良好的泄漏防护性能，可用于符合相关环境法规及环保要求的应用。
- 具备CE标志，并可符合ATEX等相关指令要求；具体认证范围以产品配置及认证文件为准。
- 产品特点
- 规格说明表

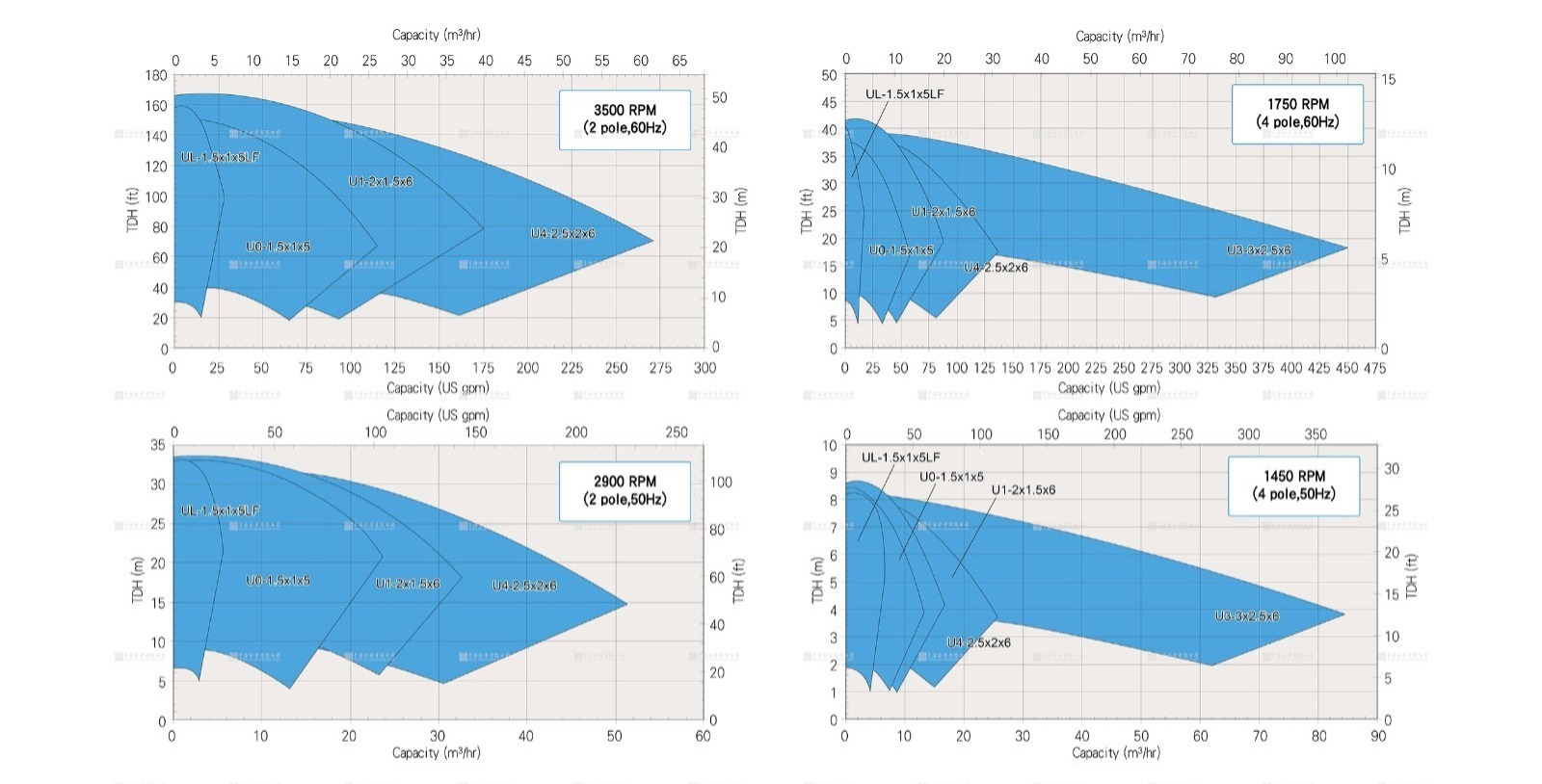

- 性能曲线图
- 产品应用

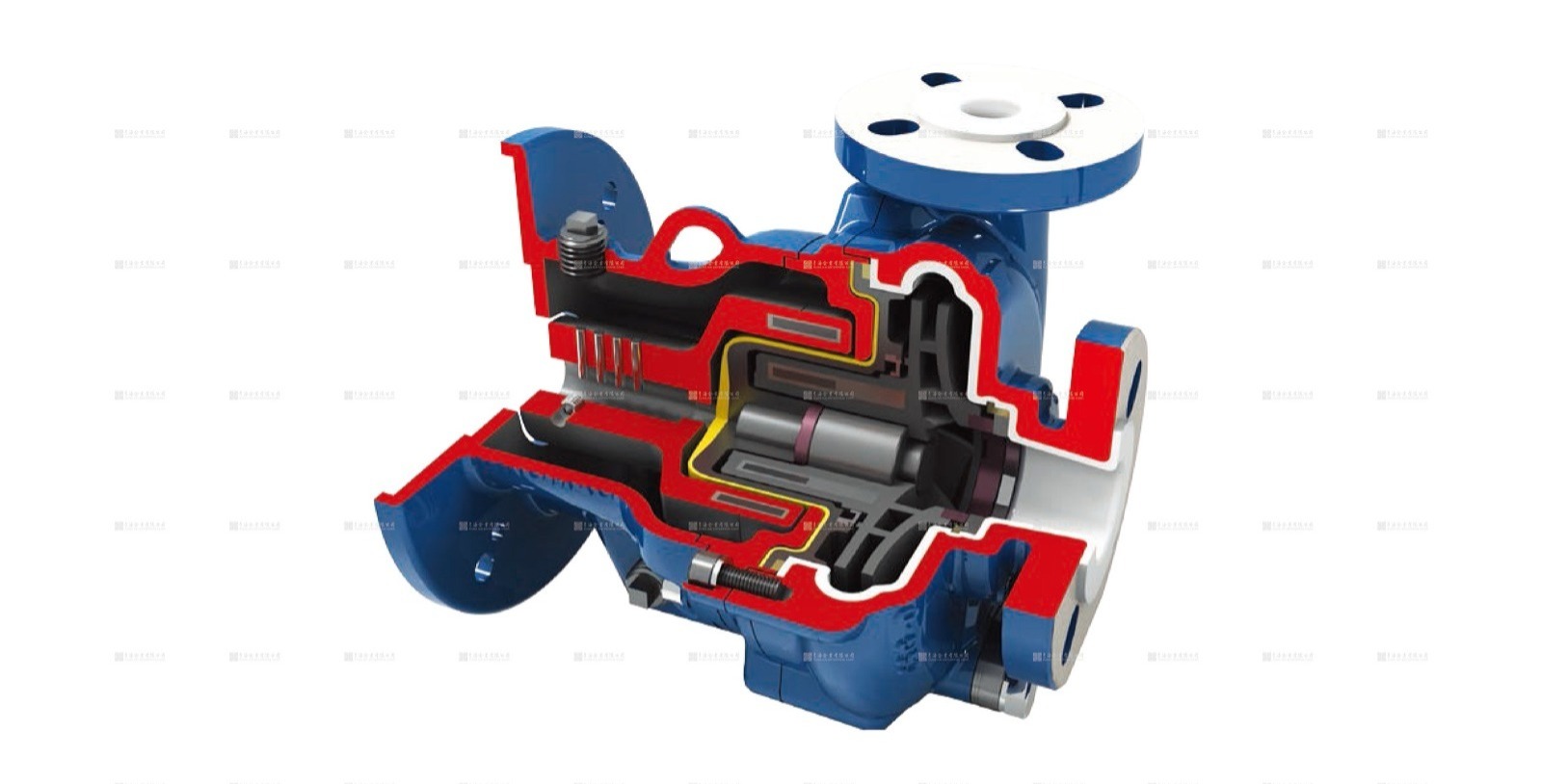

高纯度 PFA 材质无轴封磁力泵 U-MAG
高纯度 PFA 材质适用于电子级化学品输送
托架
- 一体成型铸铁材质。
- 提供 1/2" NPT 螺纹接口，用于额外的监控测试。
- 可配合 NEMA-C Face 或 IEC D-Flange 马达。
叶轮
- 一体成型碳纤维增强 ETFE 或 PFA 材质叶轮。
- 完全开放的叶轮中心设计，有助于提升效率并降低 NPSHr。
- 采用专利"Tru-Seal"密封设计，完全包覆高强度钕铁硼内磁铁。
- 采用专利设计的高效率、低 NPSHr 叶轮。
前盖
- 一体成型铸铁材质。
- 法兰采用通用形式（ANSI、ISO、JIS）。
- 完整 ETFE 或 PFA 热融合内衬，厚度最小达到 1/8"（3mm）。
- 标准采用 FEP / FKM O 型圈材质，具备相应的耐化学腐蚀性能。
- 方形结构设计，密封面高于传统 O 型圈。
- 可选用 FKM 或 EPDM 材质。
轴心
- 采用单轴承设计，轴承材质为碳石墨或纯烧结碳化硅（SiC）。
外磁
- 可快速、方便地固定于马达轴心。
- 表面采用涂层包覆，有助于防止生锈及腐蚀。
隔离套
- 加重设计，一体成型。
- 两件式设计，方便马达维修及拆卸，无需拆卸泵浦端。
- 可精确对齐并支撑马达与泵浦的连接处。
后盖
- 一体成型碳纤维增强 ETFE 材质，可提升在腐蚀性化学品环境中的耐用性。
- 加强轴心支撑。
- 采用 Kevlar® 芳纶纤维增强层，可提升相关结构的耐压及抗外部冲击能力；具体泵浦允许压力以正式规格为准。
美国 Flowserve INNOMAG 磁力泵中国正牌代理商，原厂原装进口
| U-MAG | |
|---|---|
| 口径 | 1.5" x 1" ~ 2.5" x 2" |
| 最大流量 | 102m³/hr (450gpm) |
| 最高扬程 | 50m (165ft) |
| 最大耐压 | 17bar (250psi) |
| 操作温度范围 | -29°C ~ 121°C (-20°F ~ 250°F) |
| 电机使用功率 | 0.75~10.5KW (1~14HP) |
*以上规格数据仅供初步选型用，请向我司索取正规数据*
